윈윈기계는 2010년부터 약 15년 이상을 고객 수주 기반의 항공기 및 국방항공무기 제작등에 필요한 부품 제조용 초대형 특화 금속성형장비, CNC 커팅장비, 조립용 장비들을 개발하여 국내 유수기업에 납품하여 항공우주산업의 부품 제작용 장비사업 그 기술력을 인정받고 있습니다. 고객사 대부분은 항공우주산업 부품 생산용 장비의 해외 의존도가 높아 고가의 수입 장비에 의존하여 사업활동에 많은 제약과 어려움이 있었으나 윈윈기계가 금속성형 장비 4종을 최초 국산화에 성공하여 납품함으로써 만족도가 높아 지속적으로 제작 의뢰를 하고 있습니다.
윈윈기계는 주로 항공기, 국방항공무기 제작용 부품 제조를 위하여 유압 및 제어 기술을 활용한 알루미늄, 복합재 등의 항공 소재를 정확한 형상으로 표면 가공하는 초대형 고정밀 금속성형 장비 개발 및 제작 사업을 합니다.
표면 스트레칭 가공 장비

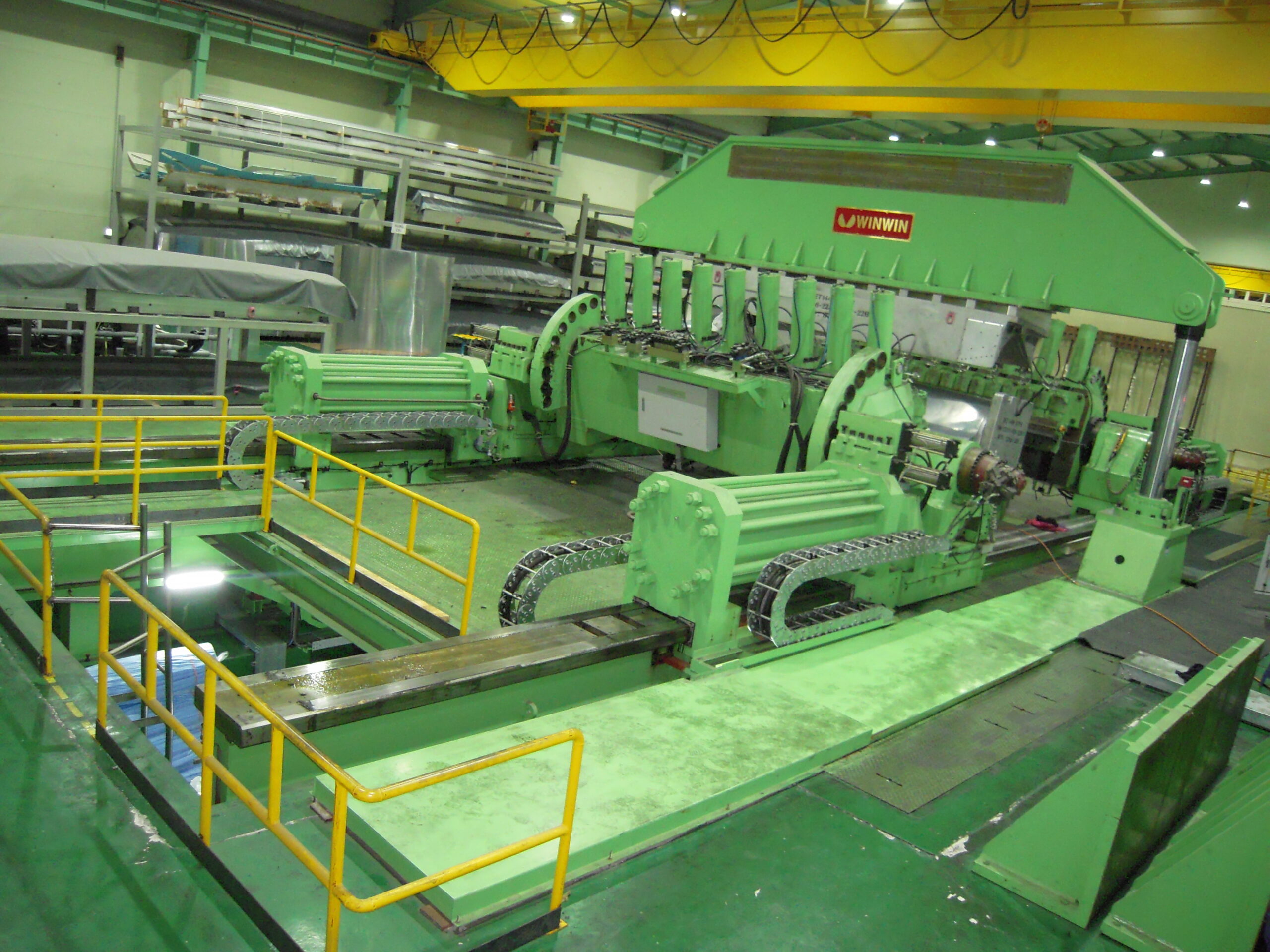

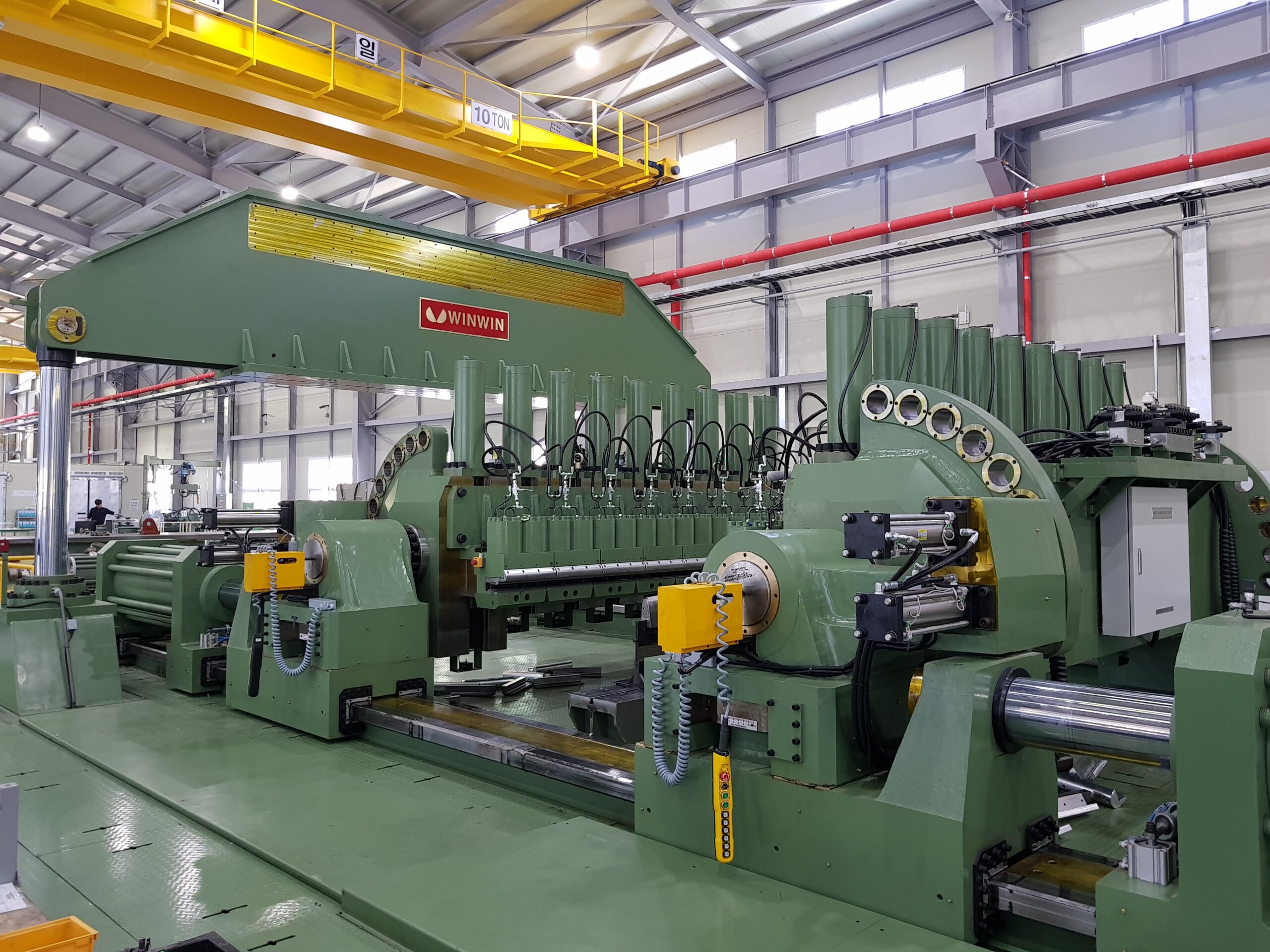

CNC Skin Stretch Forming MC

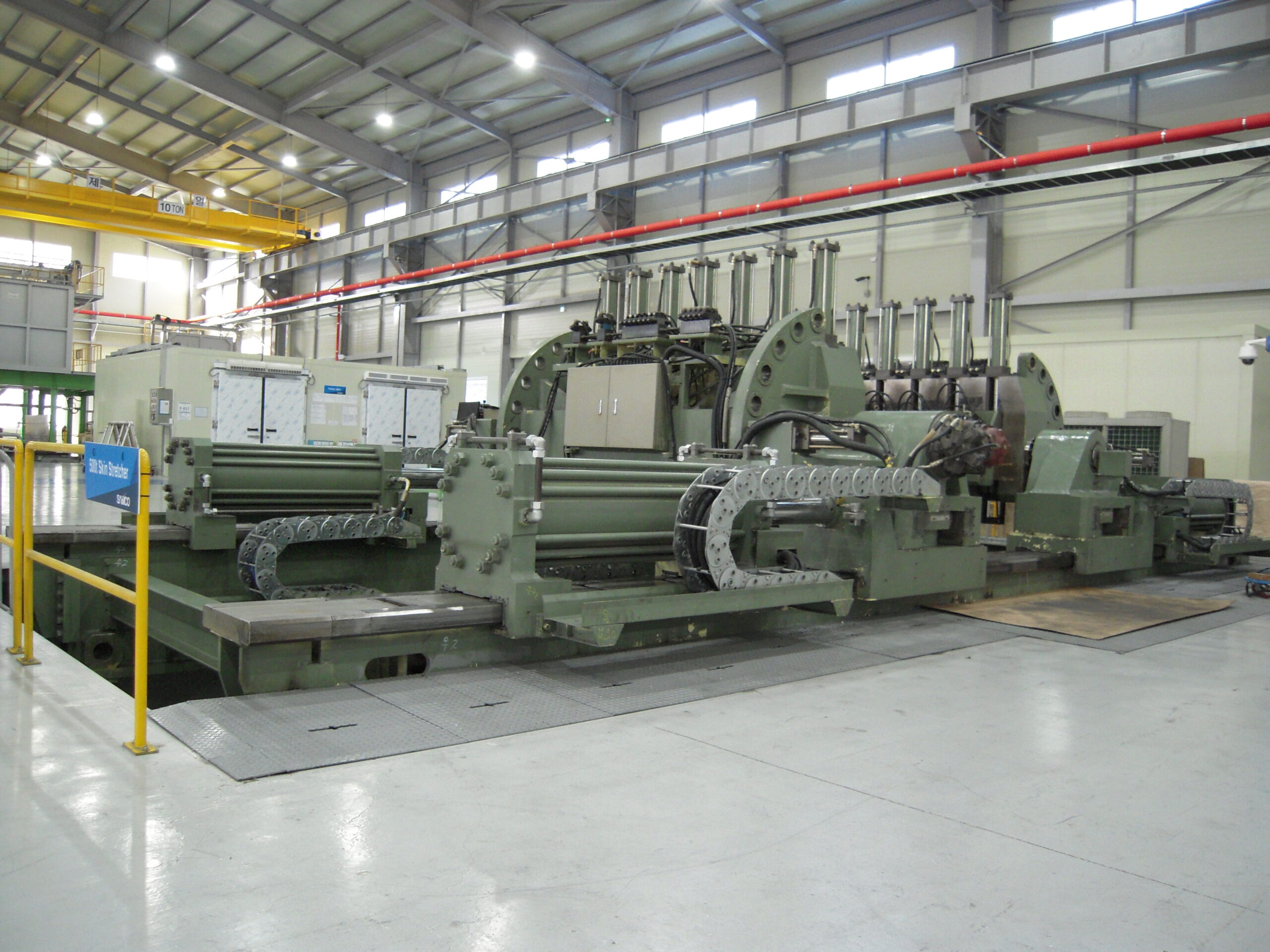

CNC Stretch Wrap Forming MC

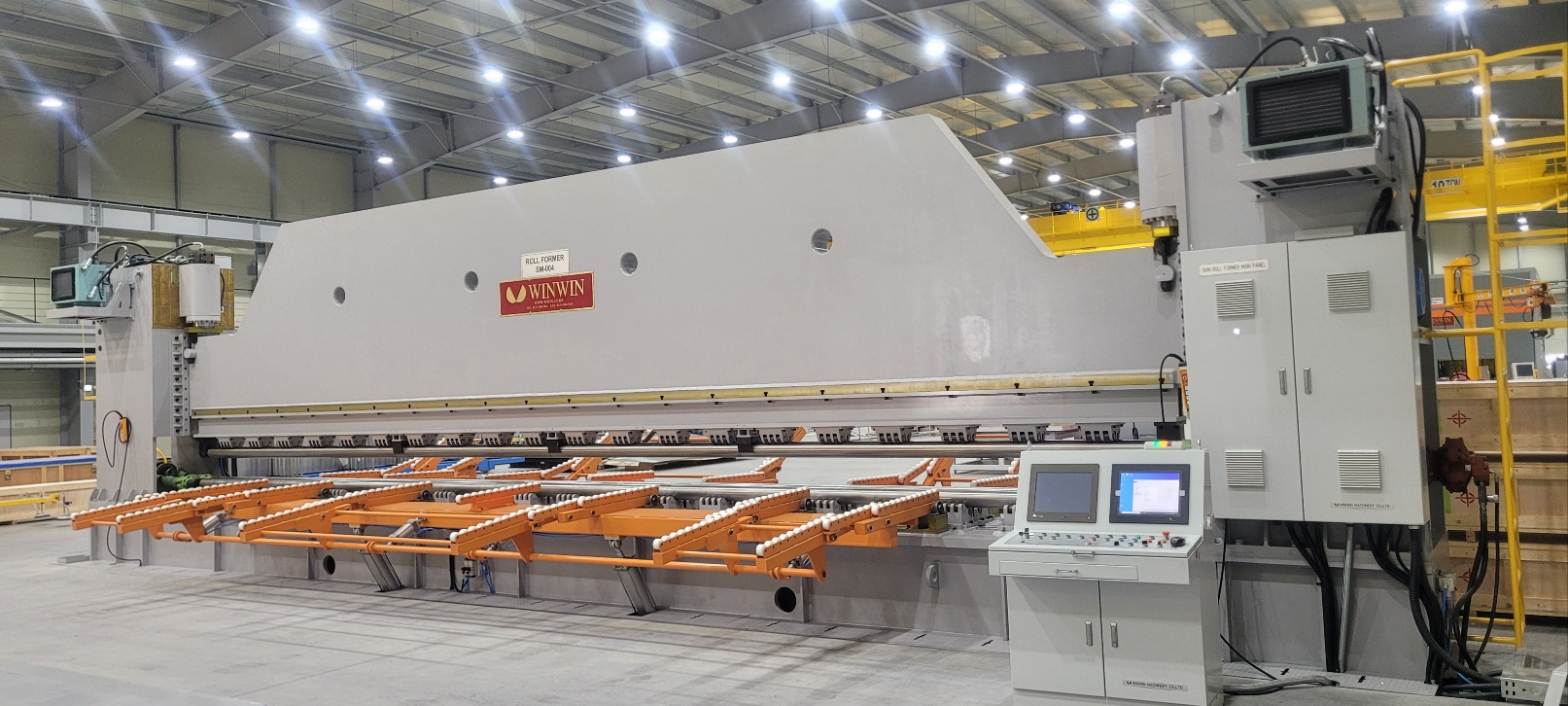

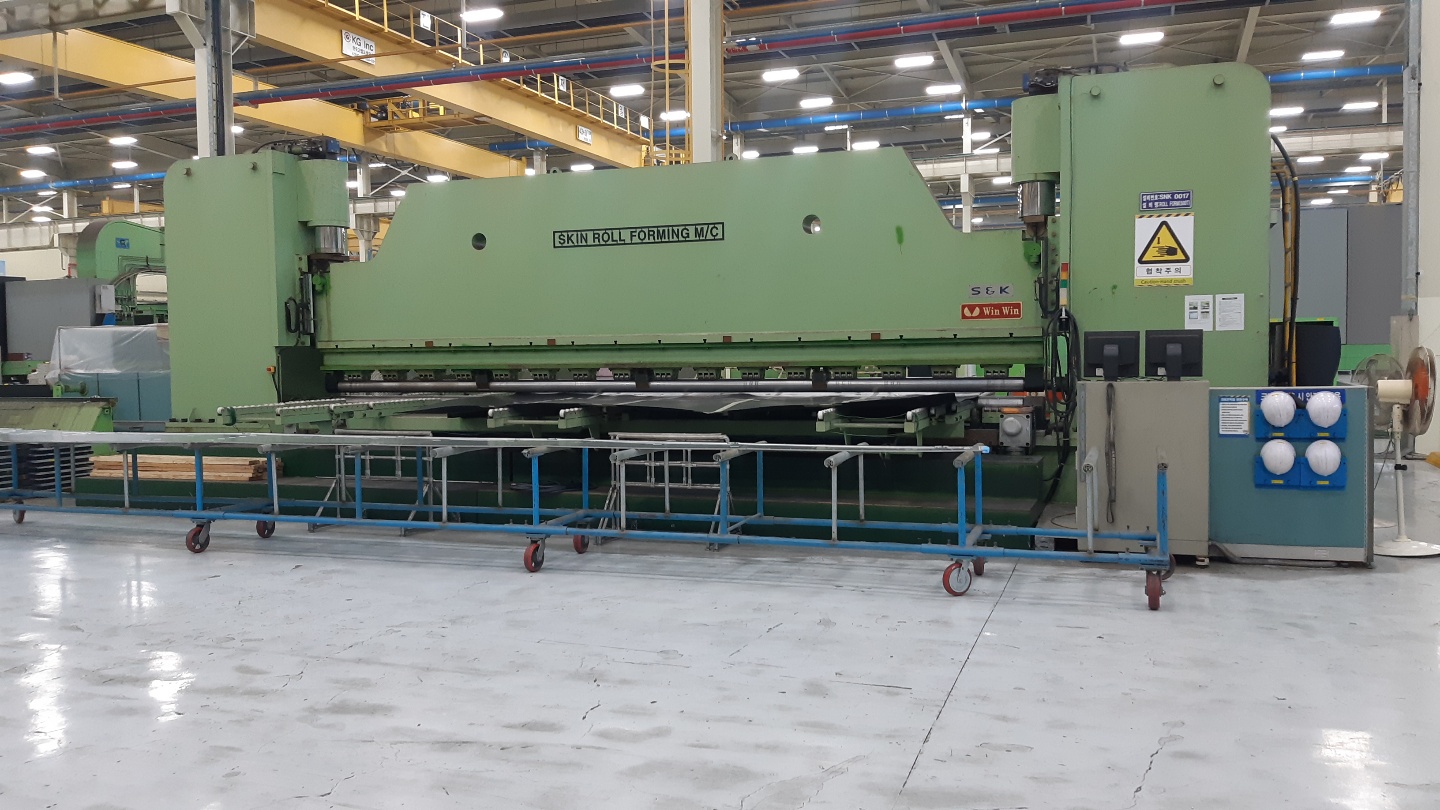

CNC Stretch Roll Forming MC
형상 성형 장비
KUH-1 로터브레이드 성형 MC

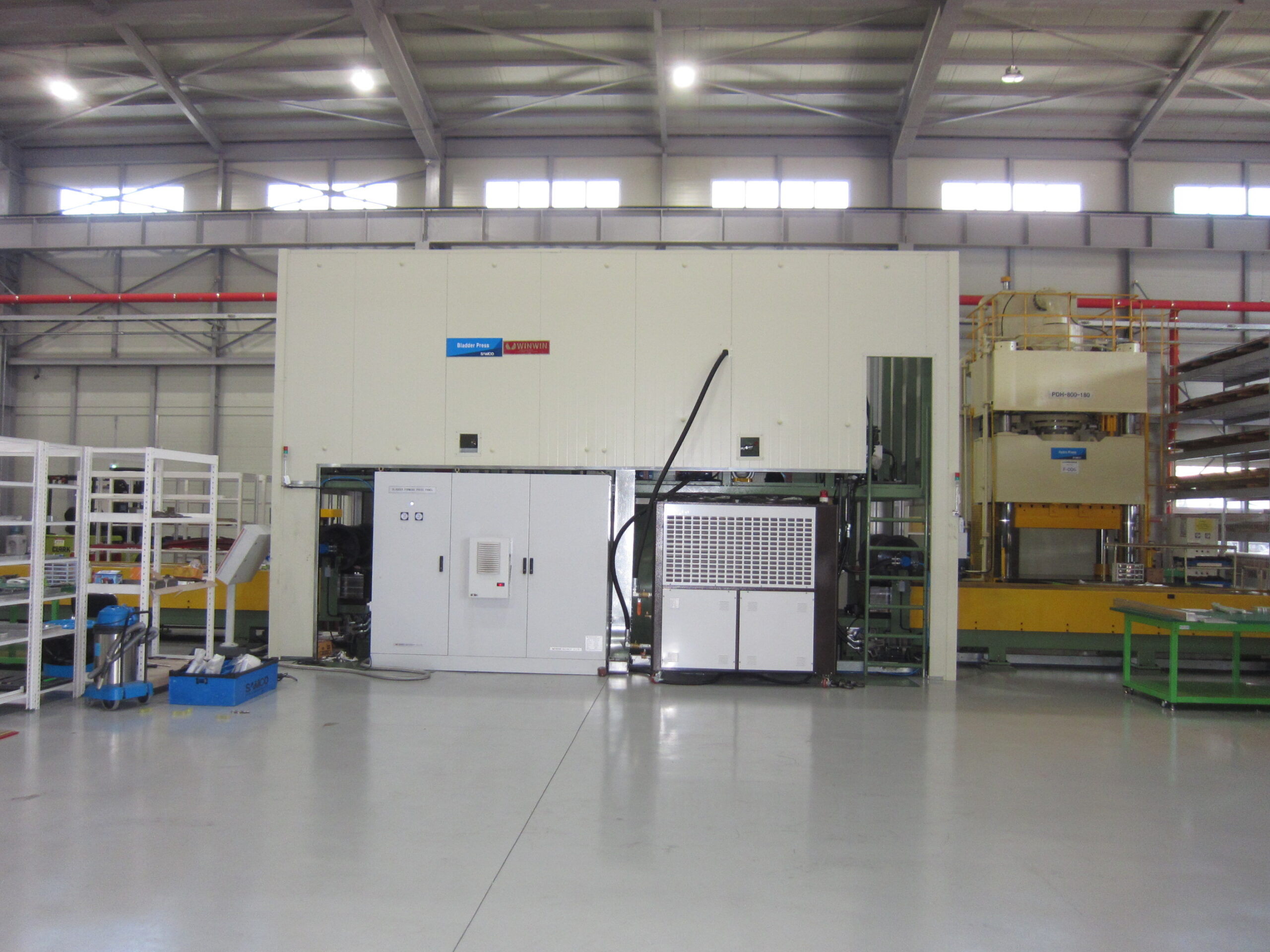

Fluid Cell Press(복합소재성형) MC
Peen Forming MC
최초국산화장비

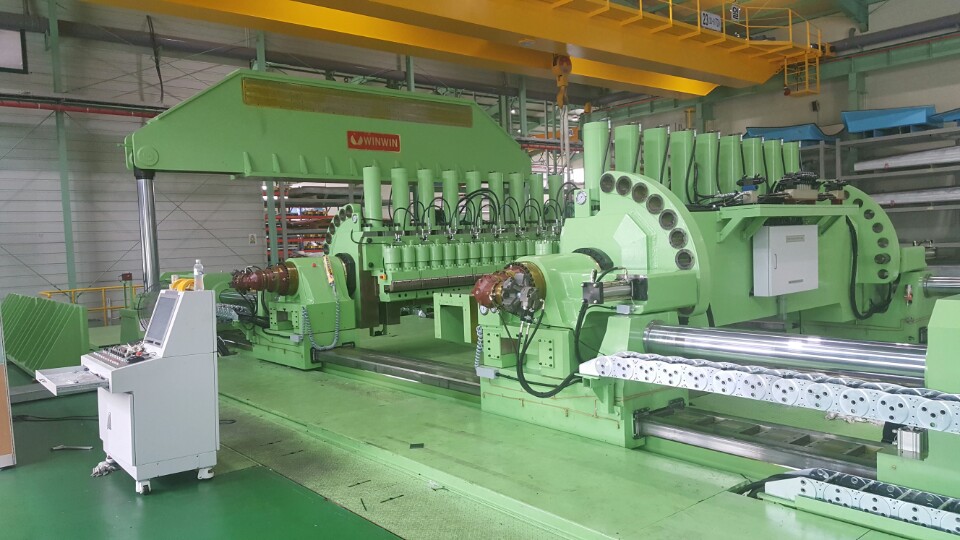

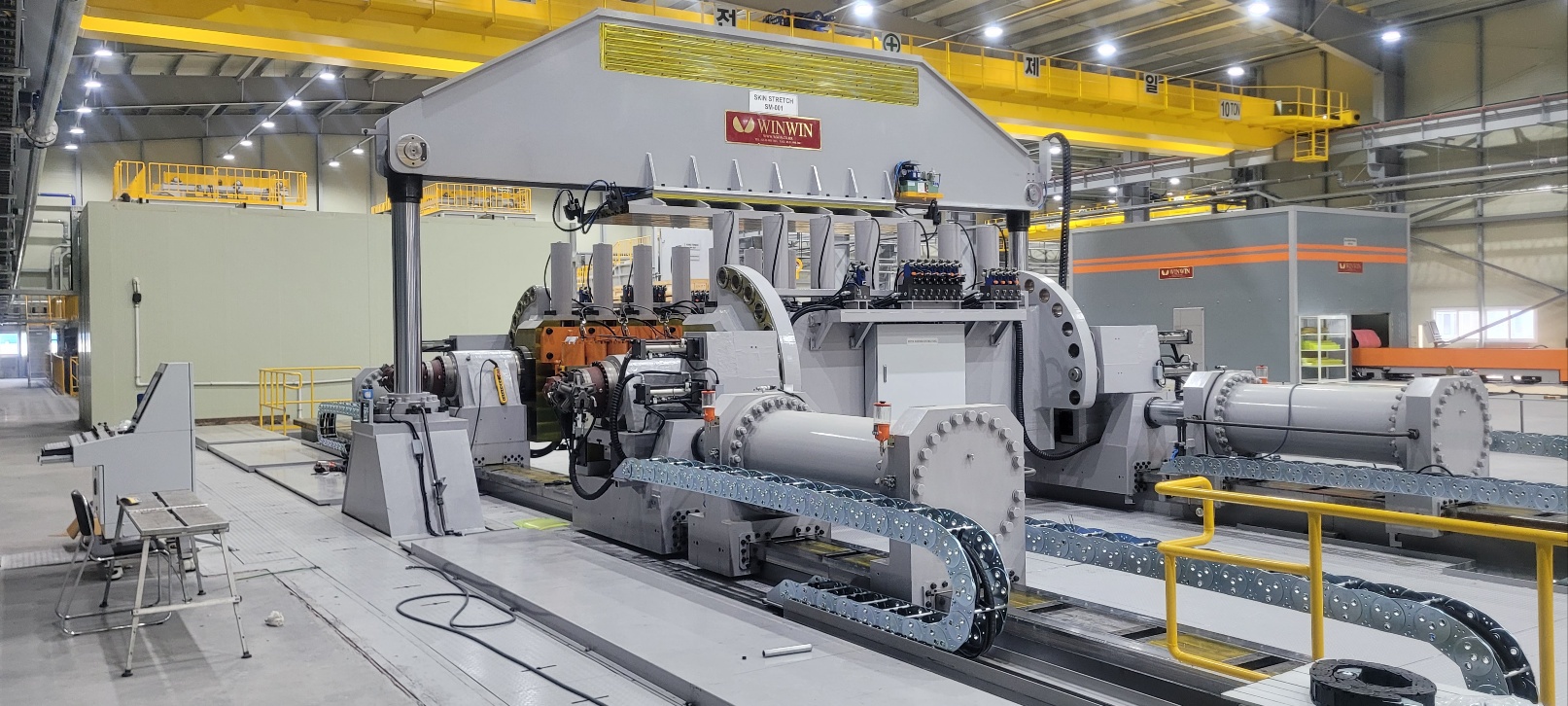

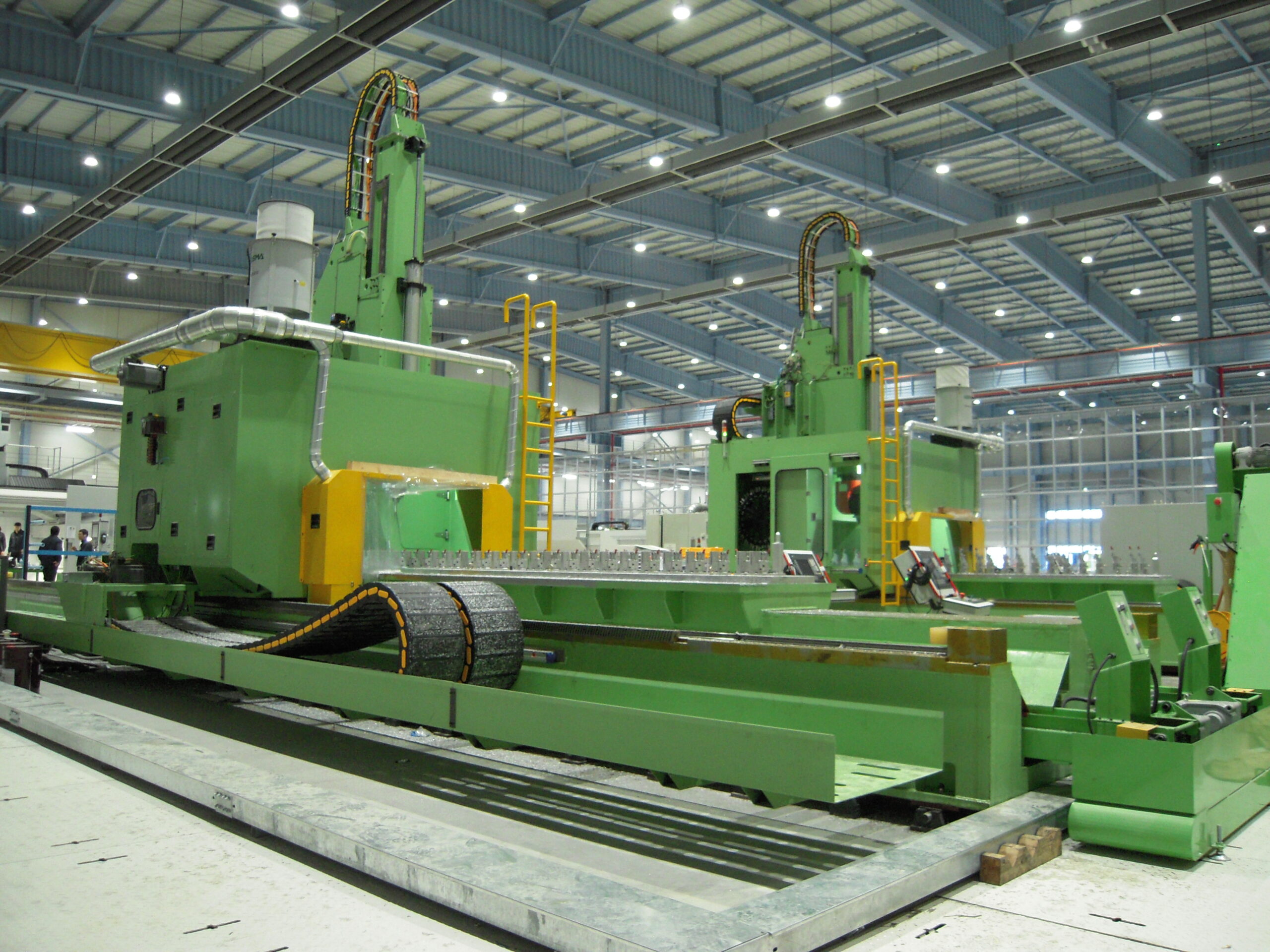

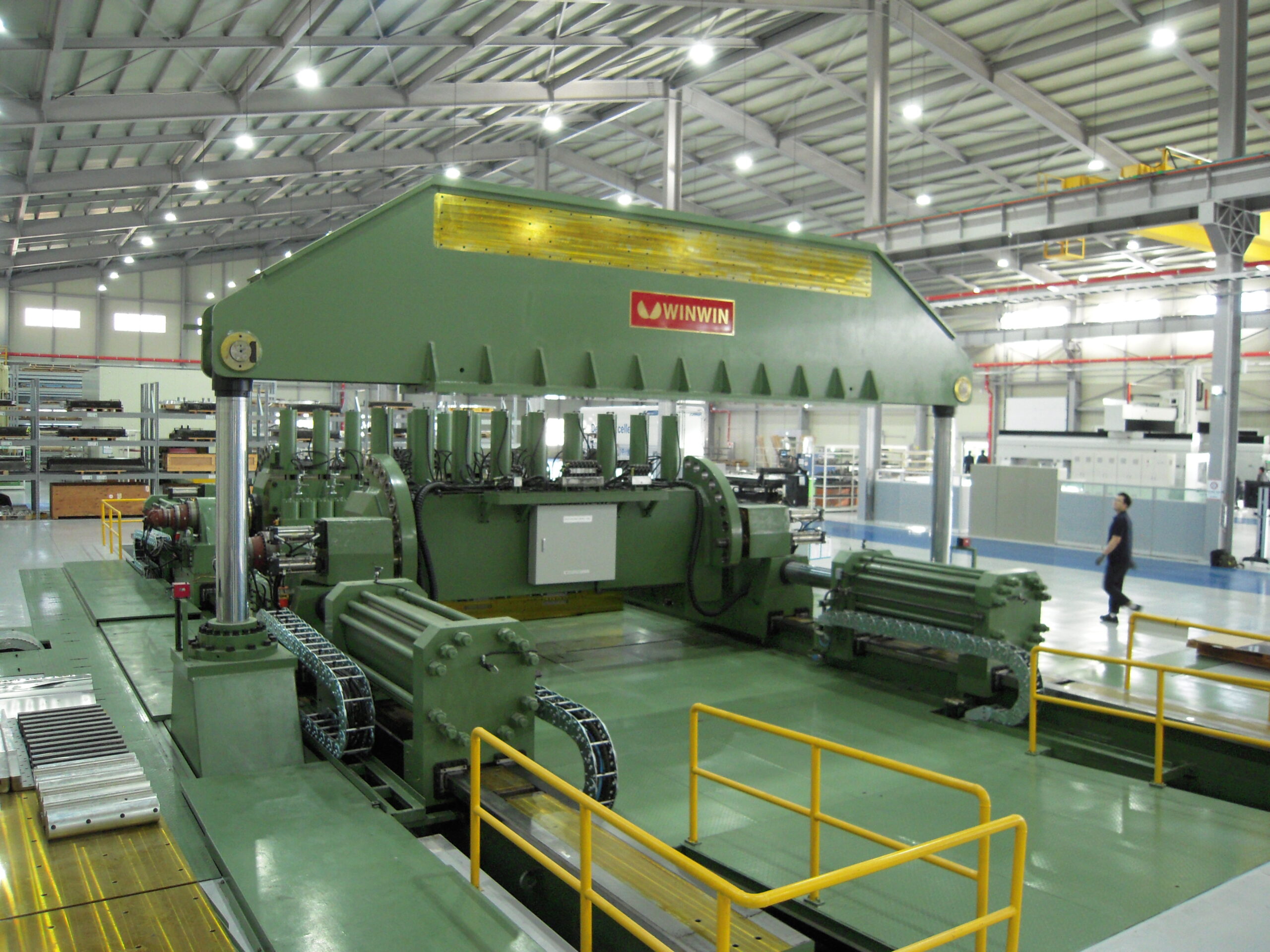

1000톤 CNC Skin Stretch Former(쵝초국산화장비)

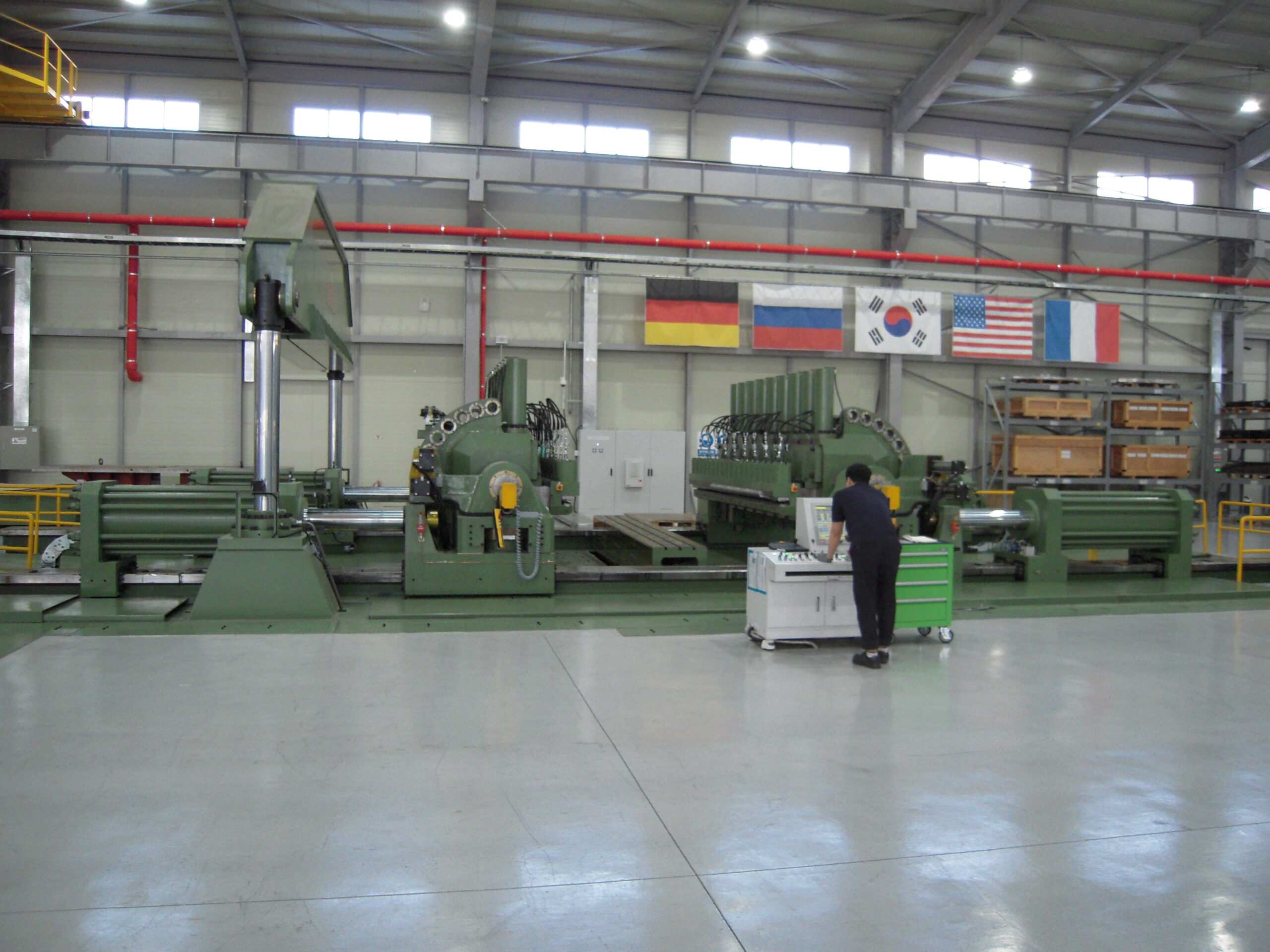

금형을 기준으로 양쪽으로 Jaw Frame에 의해 성형에 따른 하중을 지탱하는 구조를 갖고 있으며, 다양한 길이와 두께의 소재를 다양한 금형을 이용하여 성형할 수 있는 장비이다. Jaw Frame의 상부에는 Jaw의 위치를 조정할 수 있는 실린더에 의해 X축과 Y축의 다양한 형상을 구현할 수 있다. Jaw Frame은 Swing Motor에 의해 각도와 하부 Die Table의 상승 높이를 CNC에 의해 조정이 가능하다. Bulldozer System은 Option으로서 상부에 금형을 장착하여 가압하는 시스템이다.

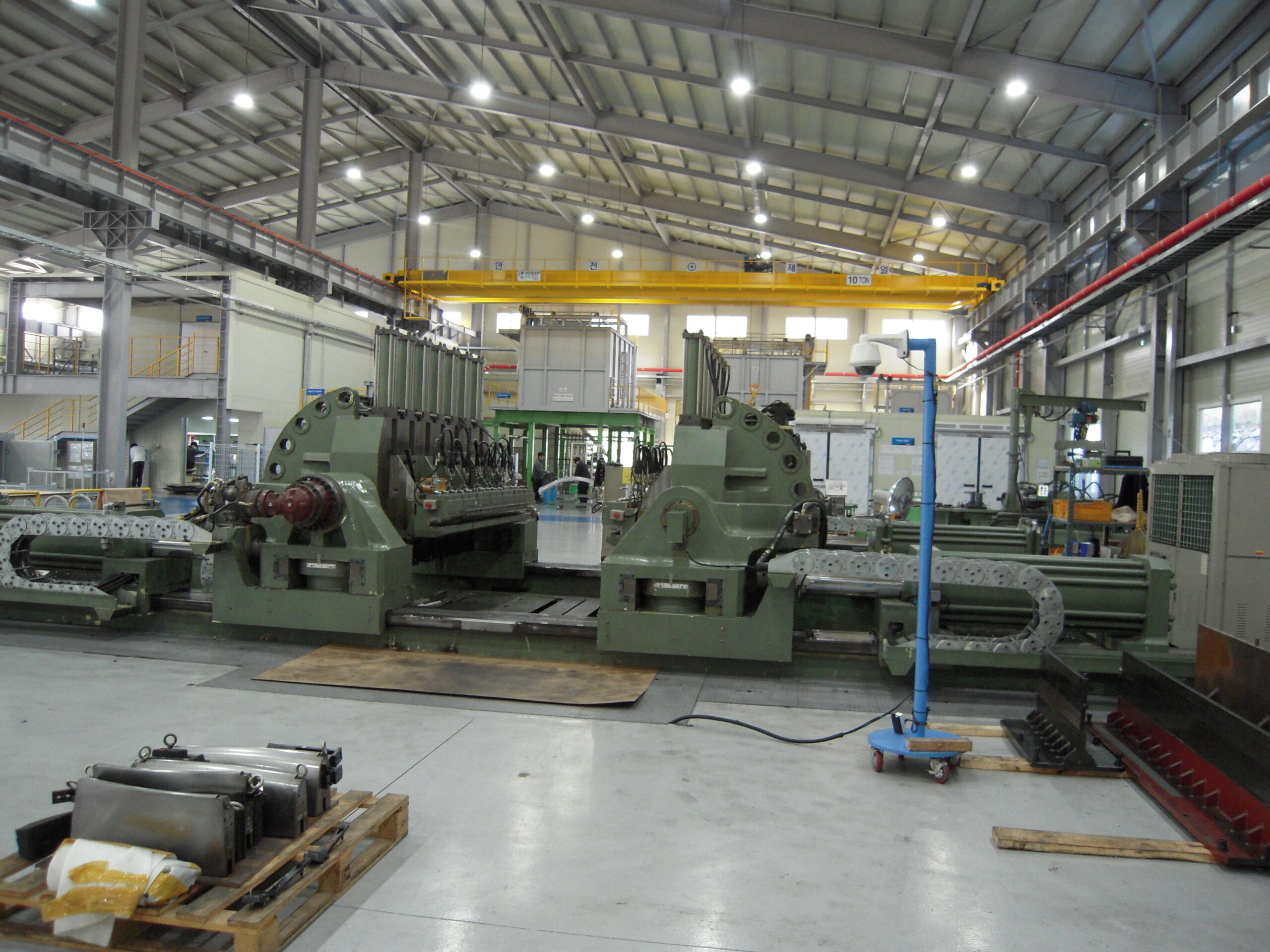

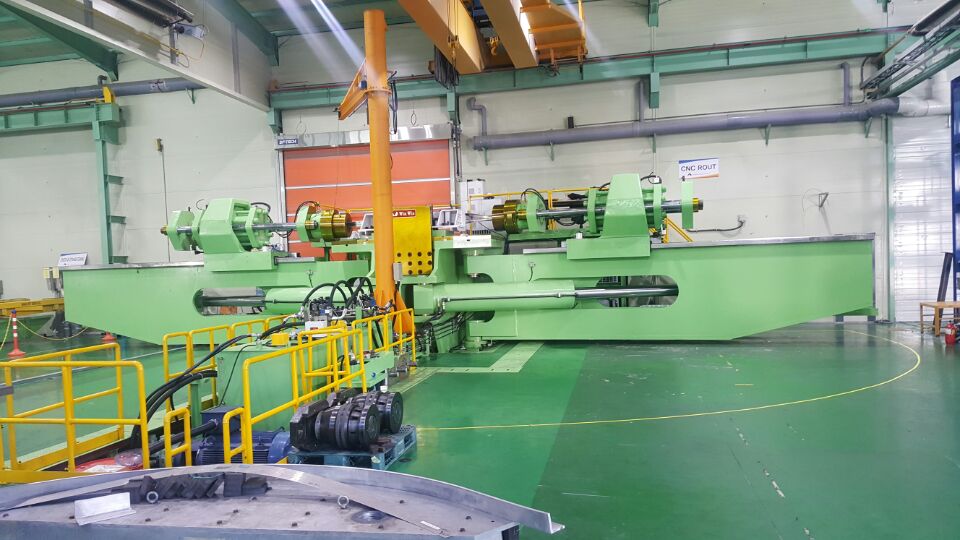

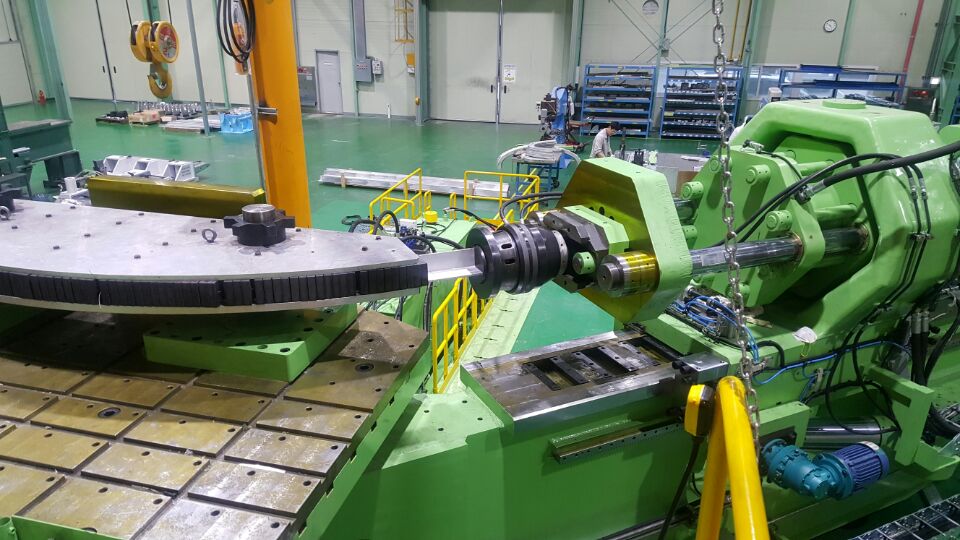

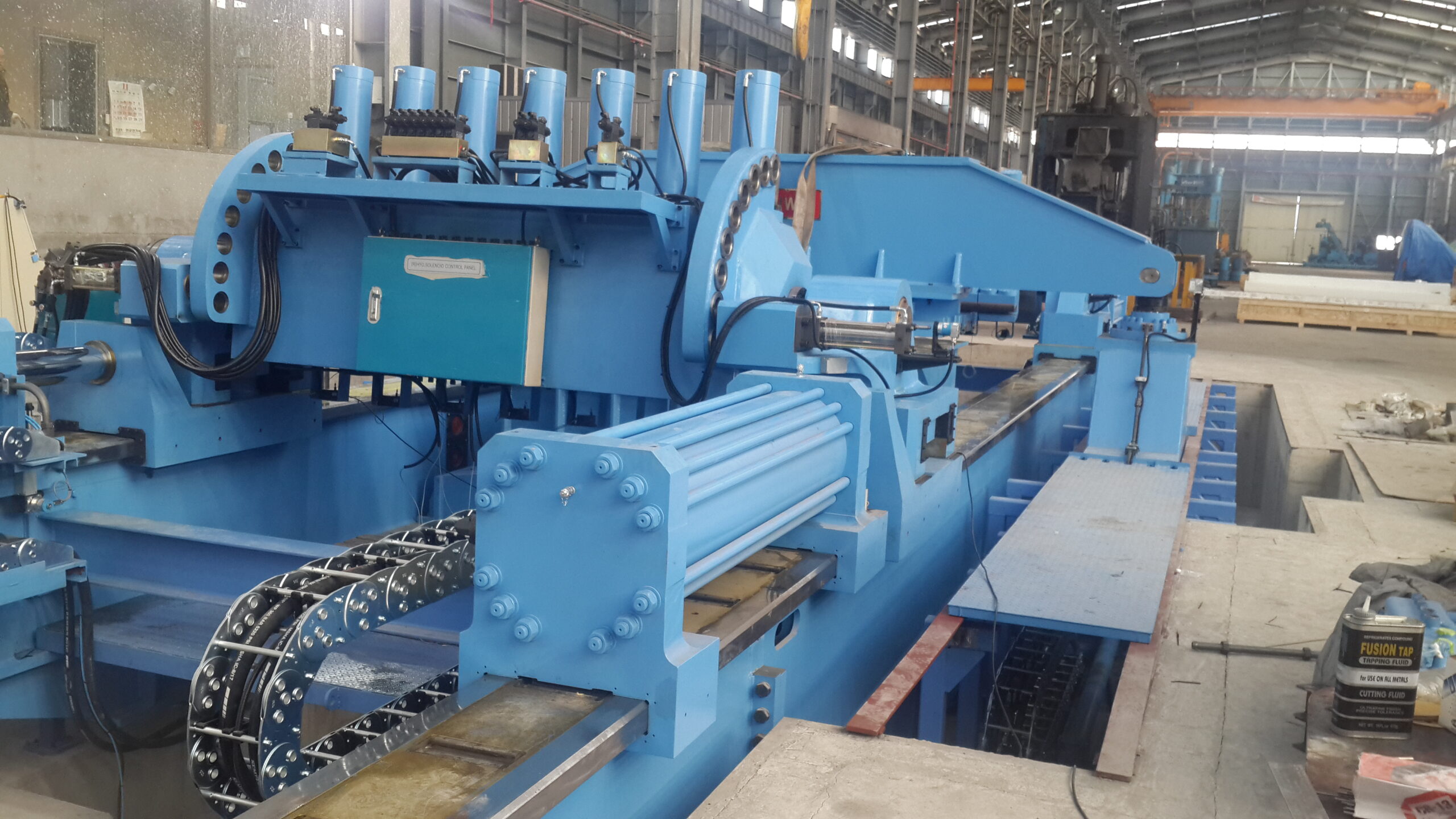

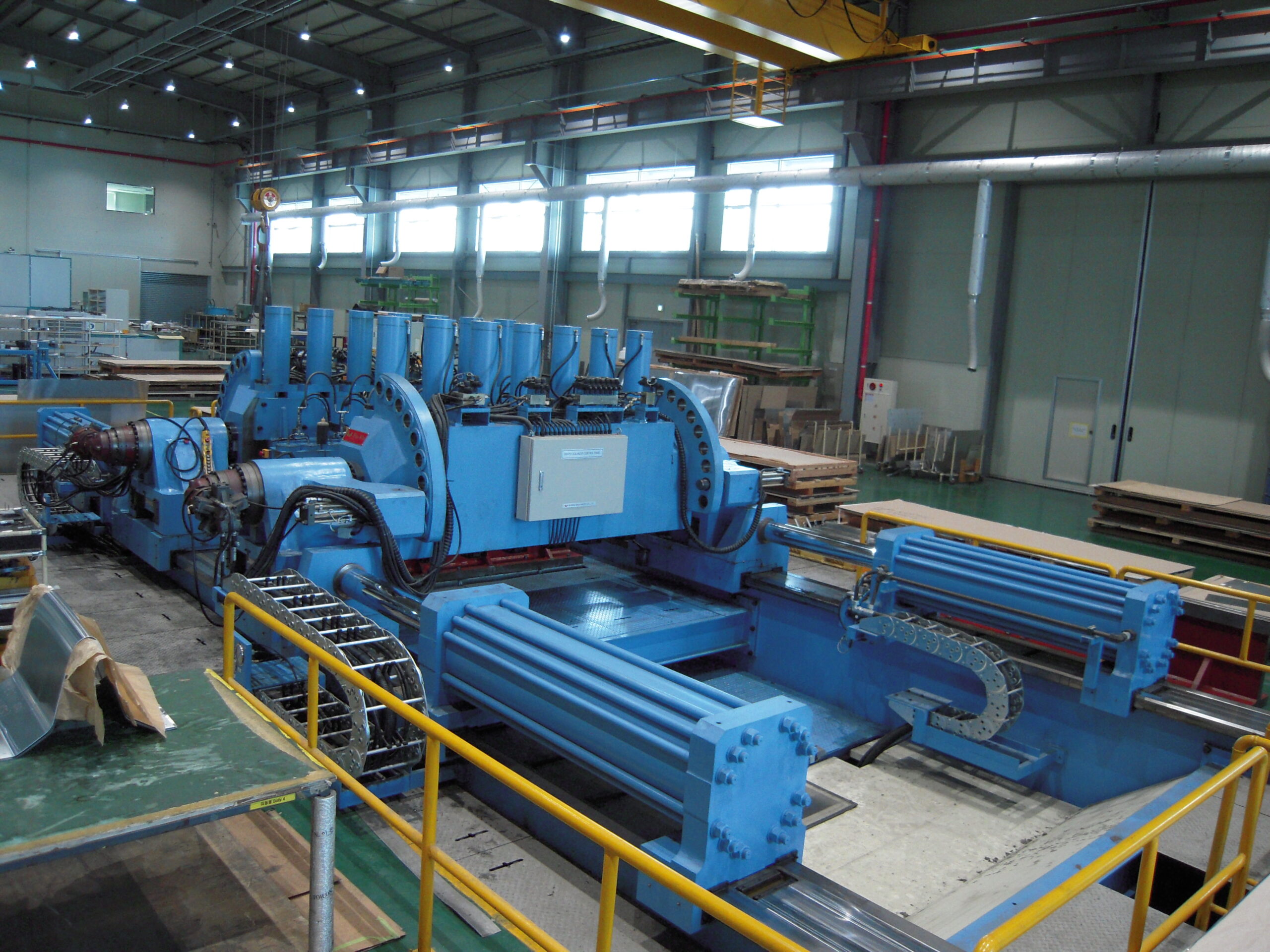

750톤 CNC Stretch Former(쵝초국산화장비)
작업 Bed에 성형하기 위한 금형을 설치하여 Jaw Cylinder를 이용하여 소재를 Clamping 한후 Jaw Cylinder의 위치를 변경하며 길이 및 형상에 변형을 가하는 성형하는 항공기 장비이다. Tension Cylinder를 이용하여 Arm의 각도를 조정함으로서 소재의 Bending 각도를 다양하게 할 수 있다. 다양한 길이와 두께의 소재를 성형할 수 있는 장비이다.

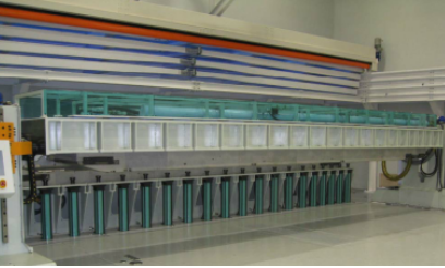

Auto Heat Forming MC for KUH Main Rotor(최초국산화장비)
한국형 헬기 KUH의 Rotor Blade를 성형하는 장비이다. 상하형 Mold 내부에는 Curing Cycle에 따른 균일한 온도분포를 가지도록 열매체 오일 유로를 형성하도록 설계되었으며, 열매체를 승온(Max. 220oC)하여 열효율 및 온도 균일도를 유지하기 위하여 금형 면을 제외한 부위는 단열처리하였다. Servo Motor System으로 정확한 위치에 금형이 교합되도록 하였으며, 온도, 압력, 이송 System의 3가지를 자동 Control한다.

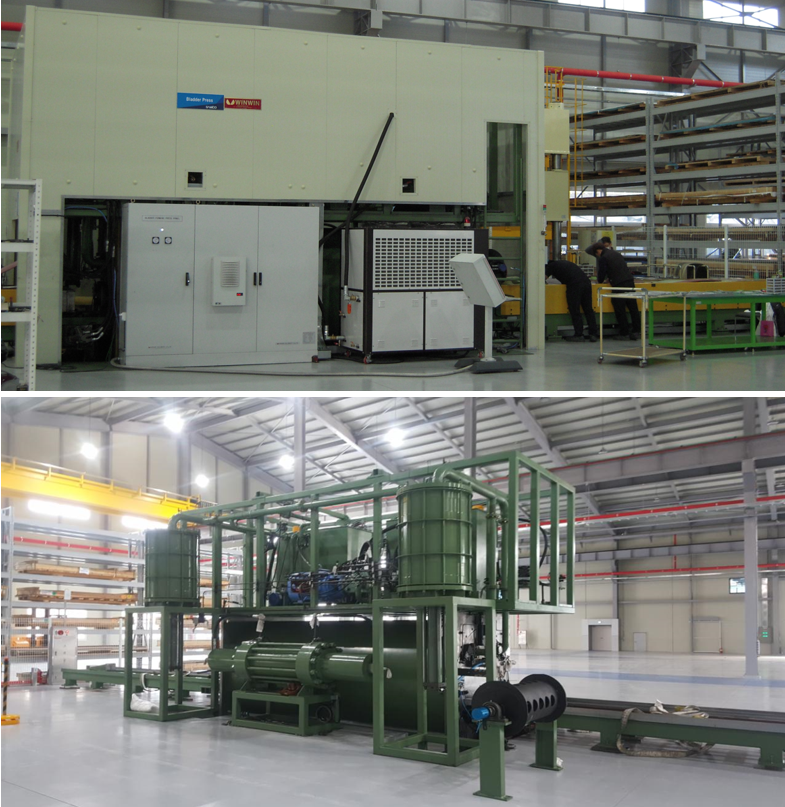

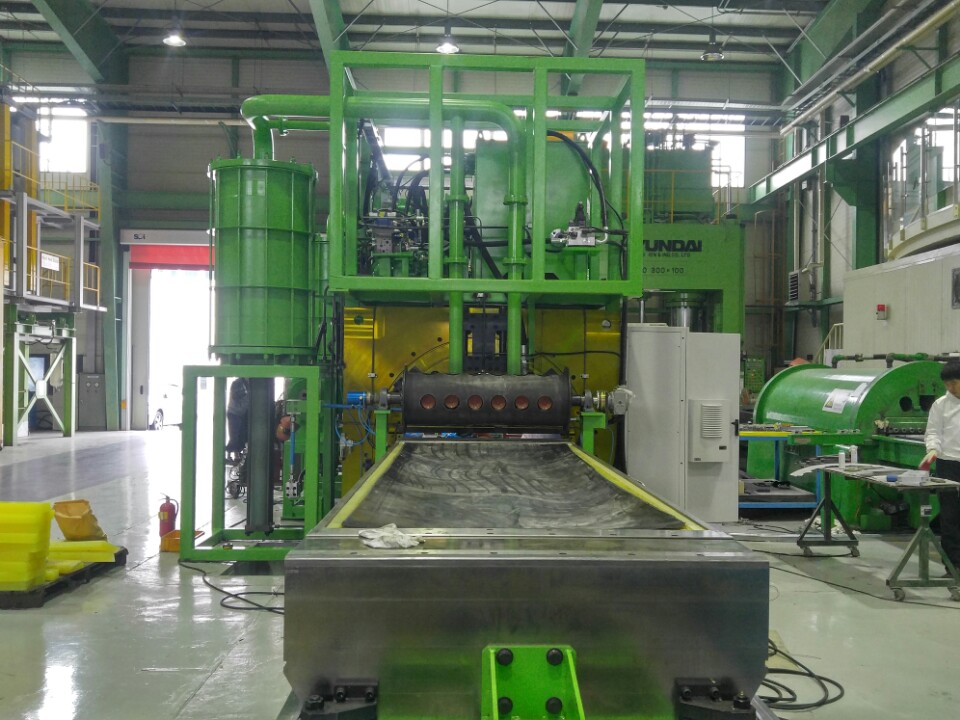

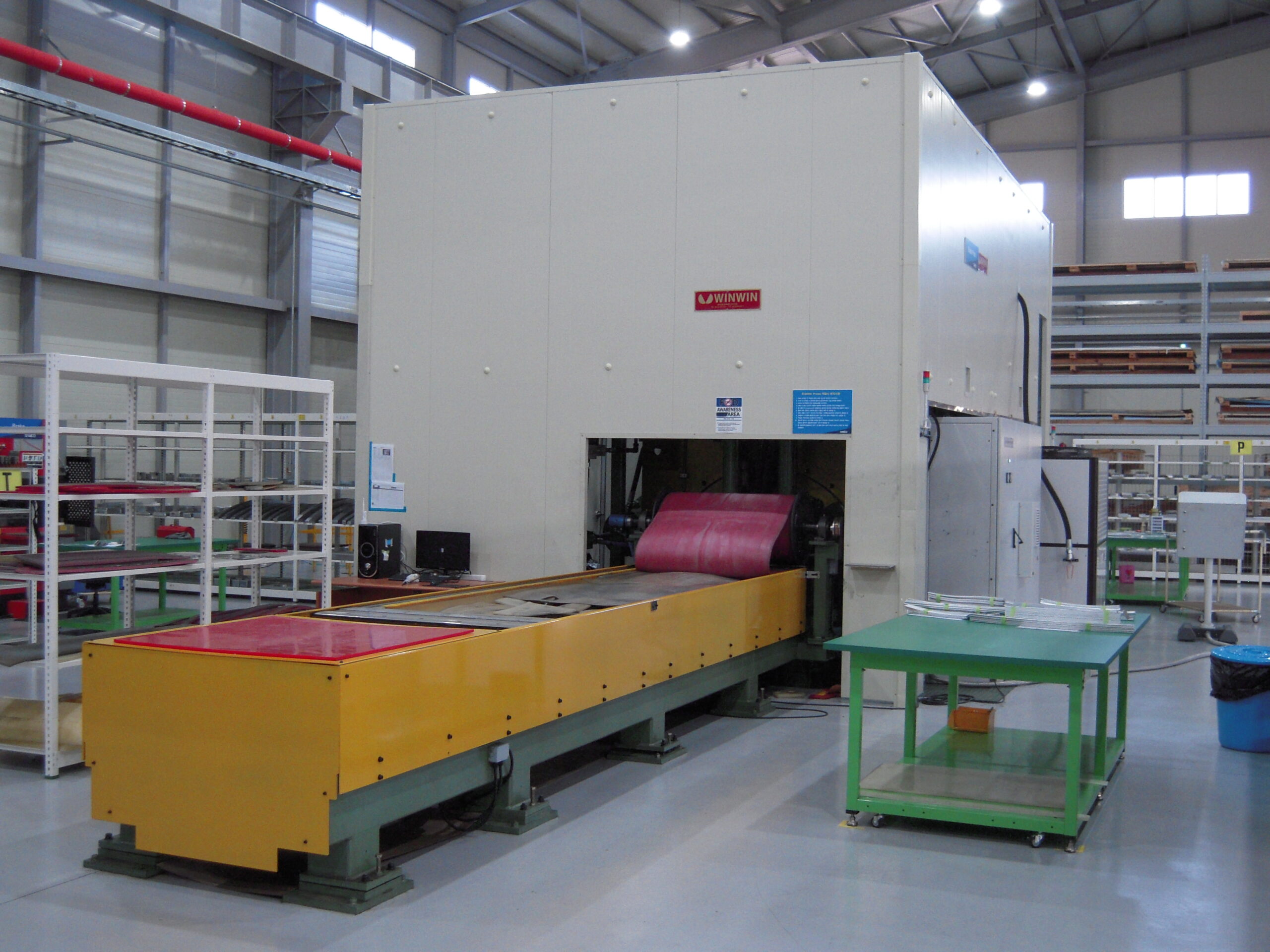

Fluid Cell Press(Bladder) MC (최초국산화장비)

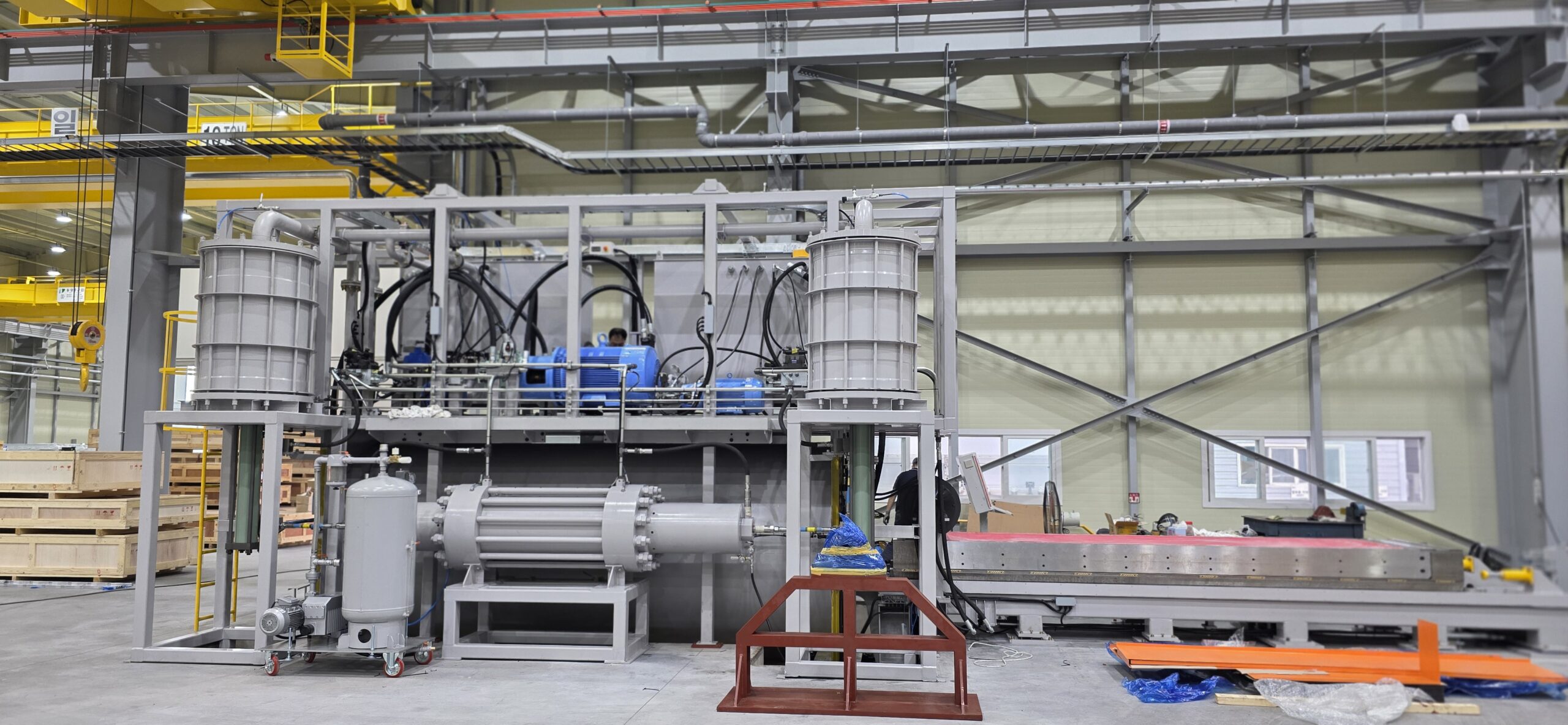

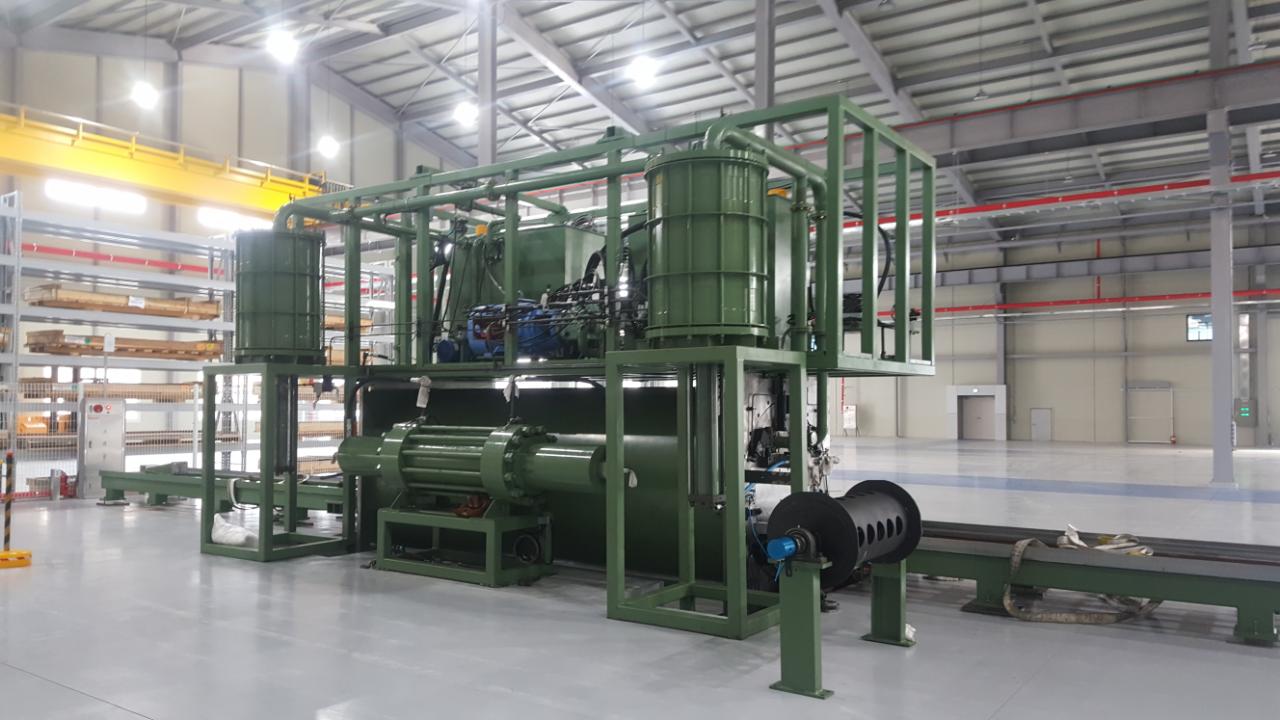

압력용기 내에서 Urethane Pad와 Diaphragm을 이용하여 작업용 Tray 내에 놓인 Mold와 소재를동일한 압력으로 가압함으로서 금형의 형상대로 성형하는 장비. 원통형 구조물을 이용하여 고압에서 안정적인 형태를 갖으며, 양방향 트레이를 적용하였으며, 자동화를 이루어 작업시간을 단축하였다. Tray가 압력용기 내에 진입 및 후퇴 시 고무커버가 자동으로 덮힐 수 있도록 하여 작업자의 불편을 줄였다.
CNC 커팅장비
윈윈기계는 항공기 제작용 부품 제조를 위하여 유압 및 제어 기술을 활용한 알루미늄, 복합재 등의 항공 소재를 가공키 위한 초대형 고정밀 CNC 커팅, 밀링 및 드릴링 장비 개발 및 제작 사업을 합니다.
커팅, 밀링 및 드릴링 장비
CNC 5축 라우터

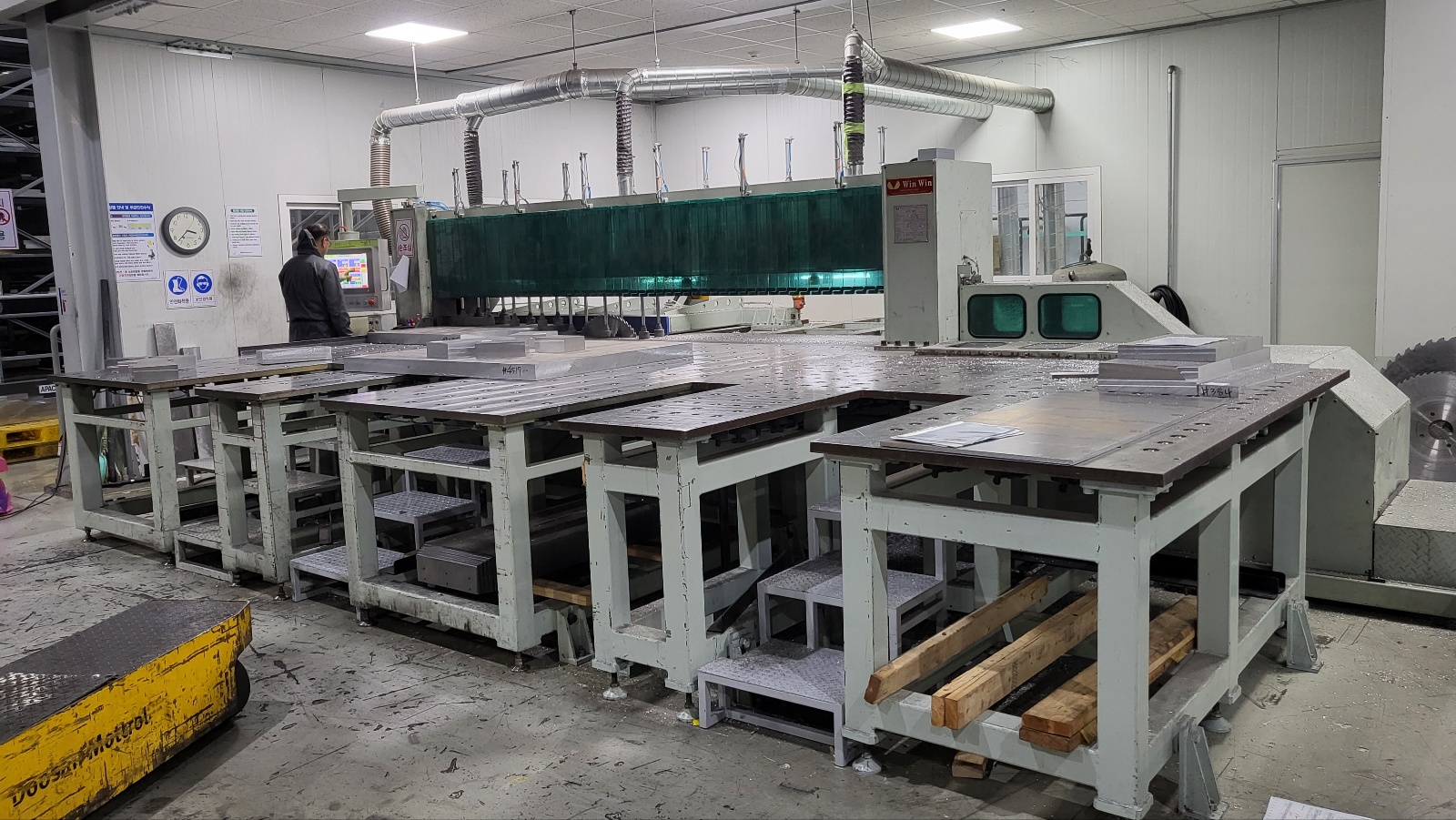

스위터(Matal Sawing) 장비
CNC 5축 라우터 및 스위터 장비

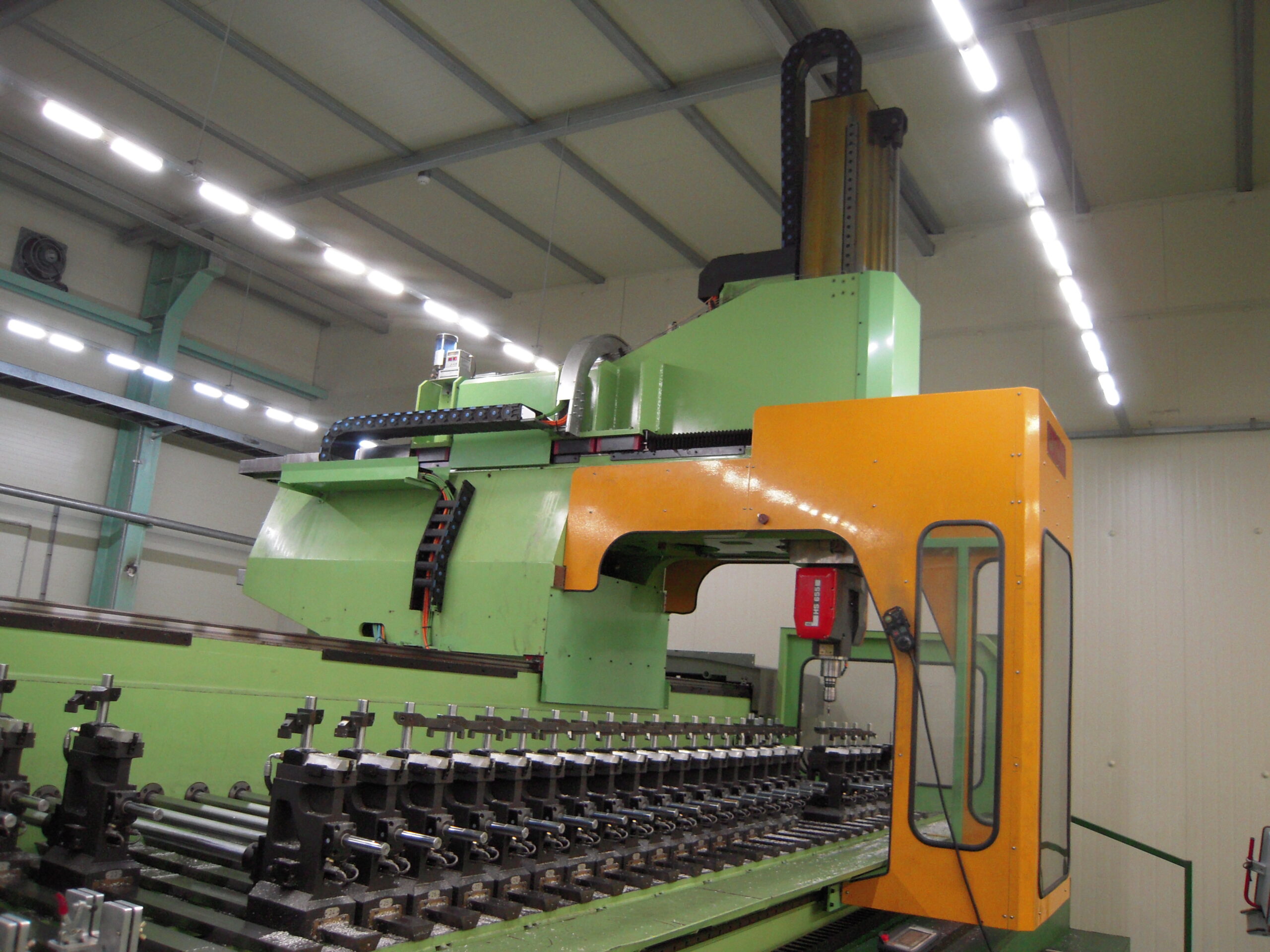

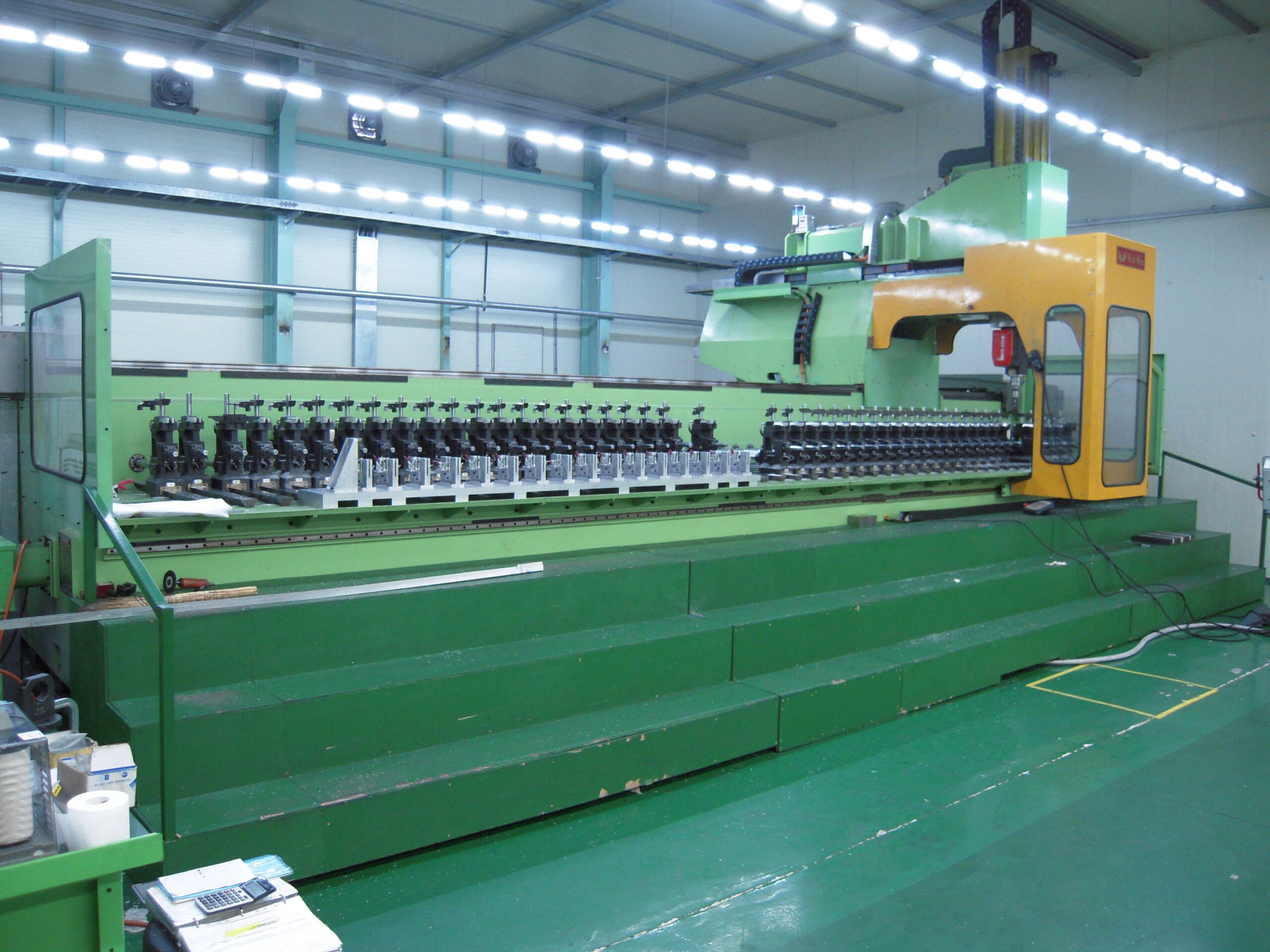

CNC 5축 라우터
CNC 5축 라우터는 수조작 라우팅 작업을 대체하여 생산성을 증가시킨다.

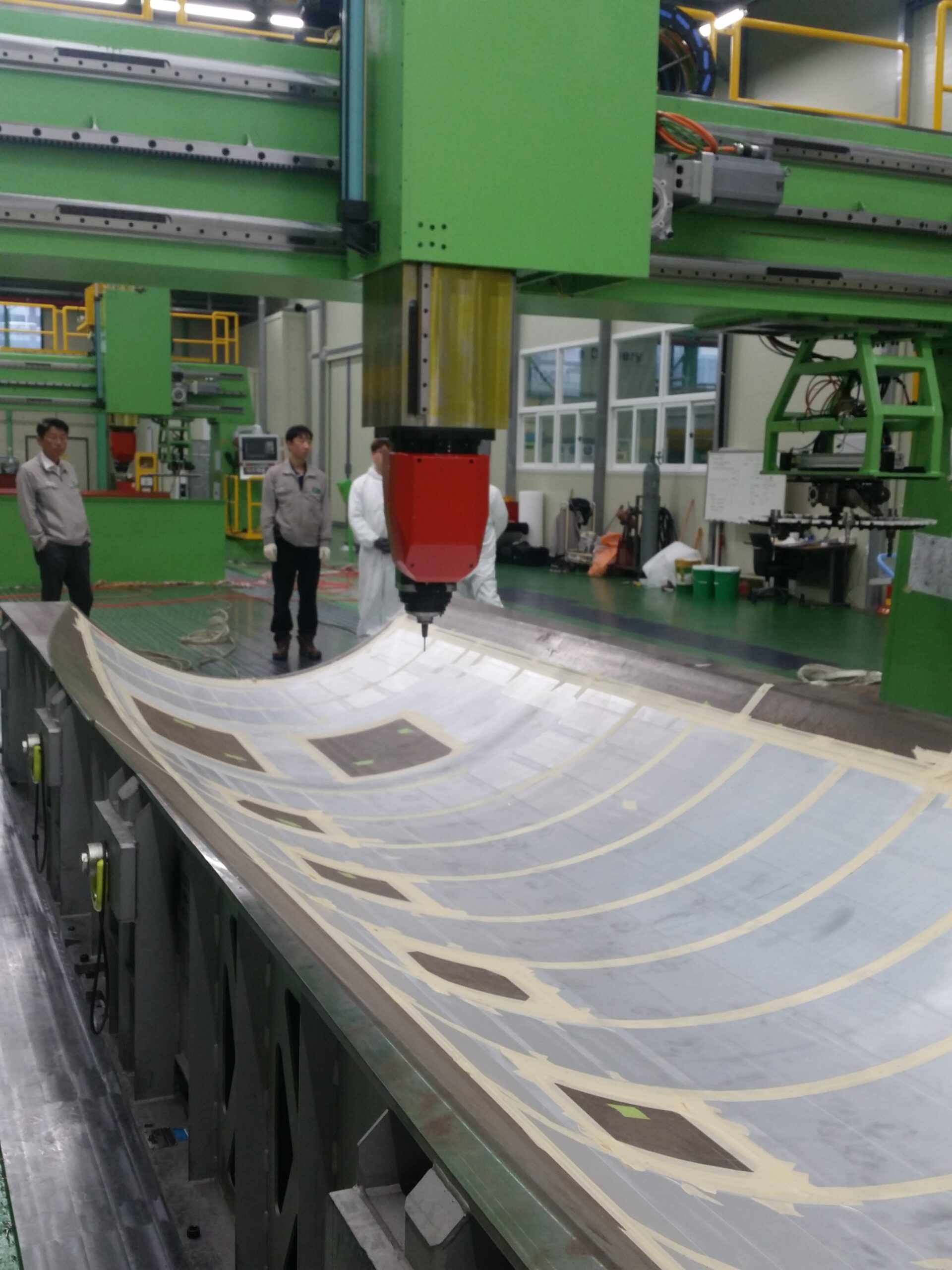

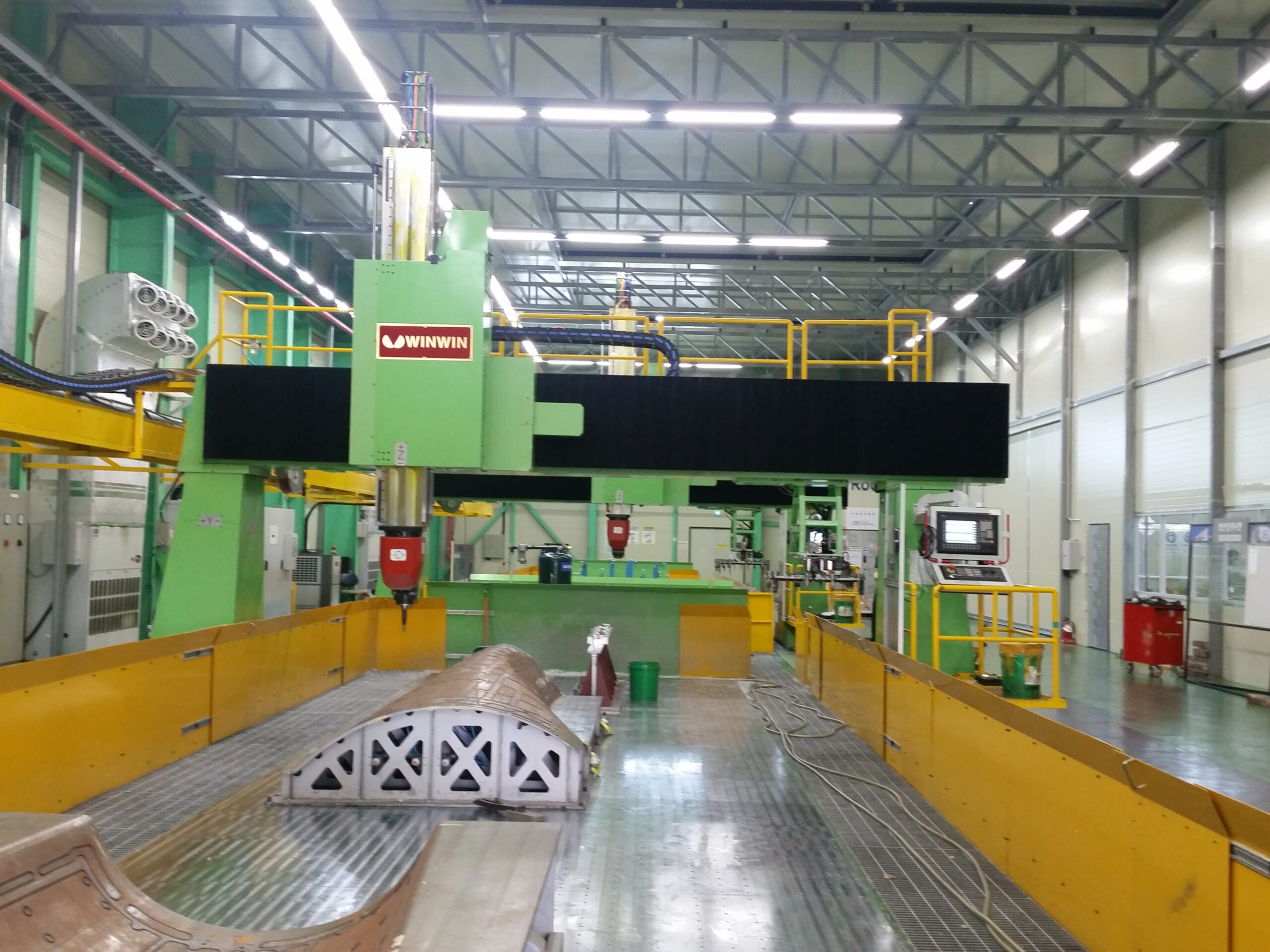

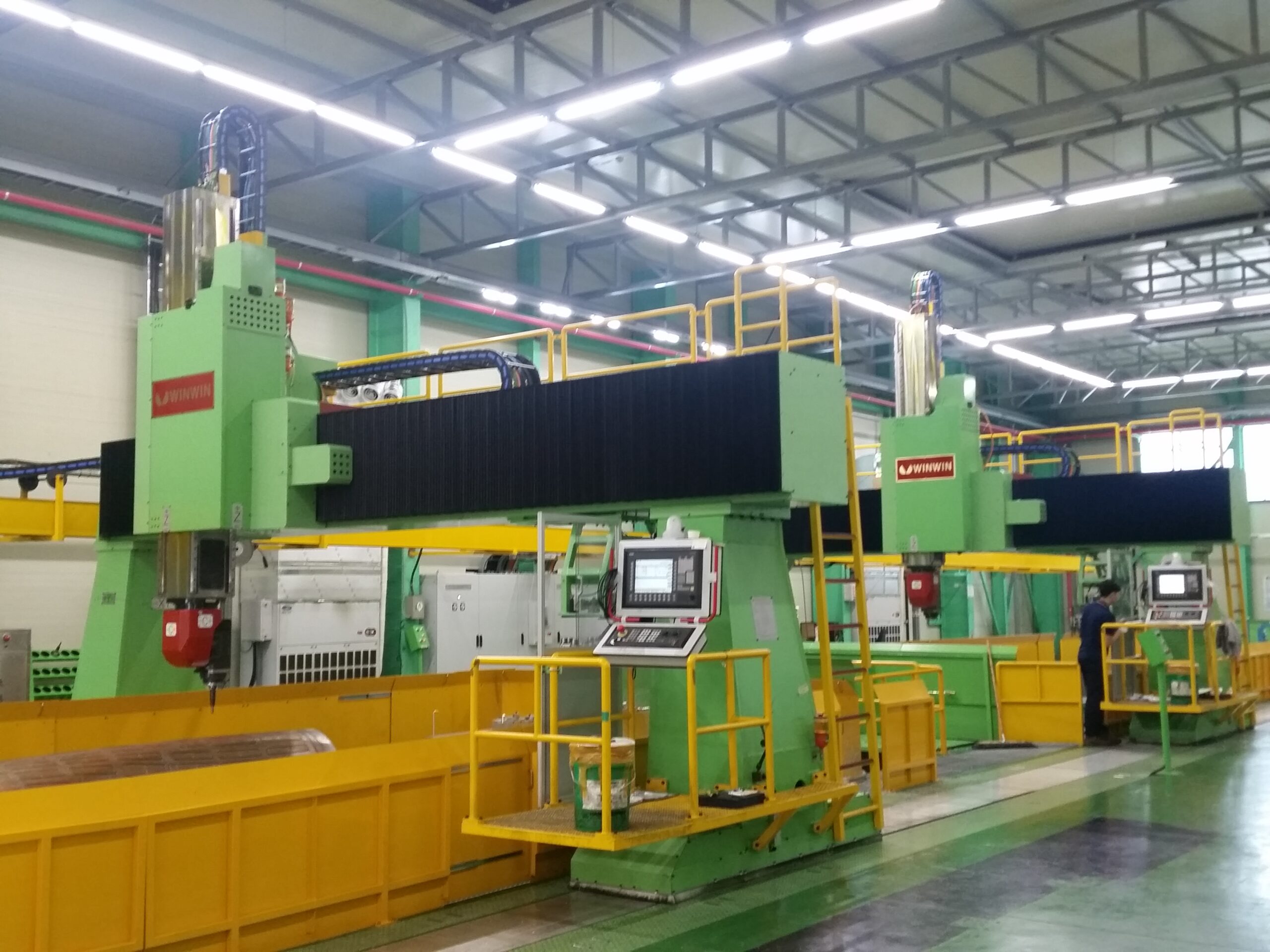

항공기부품을 위한 커팅,드릴링,엔드밀 공정 작업을 하는 장비로써 CNC 프로그램과 컴퓨터 수치 제어에 의해 목적된 위치까지 이동한다. 5축(X,Y,Z,A,C축)에 의해 움직이고 고주파 스핀틀이 24,000 rpm까지 회전하면서 작업을 할 수 있다.

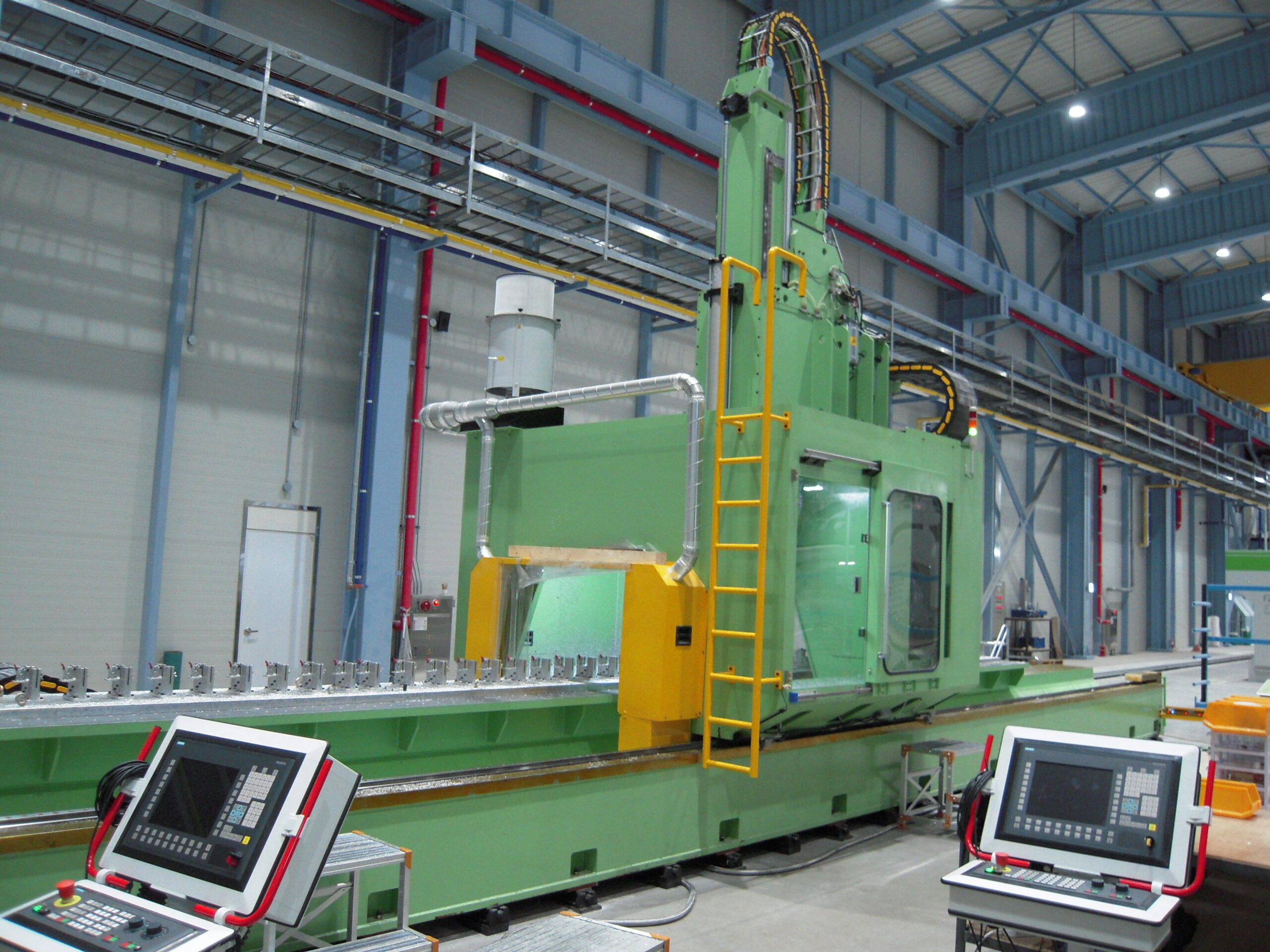

Metal Sawing MC
윈윈기계의 메탈쏘 장비는 항공기 제작 소재인 알루미늄이나 얇은 강판의 절단키 위해 고속 회전하는 금속 원형 톱날을 사용하여 CNC 제어로 매끄럽고 정밀하게 가공함으로써 소재변형 최소화와 연속적 반복 작업이 가능케하는 고강도, 경량합금 절단 장비이다.
조립장비
윈윈기계는 항공기, 국방항공무기 제작용 부품의 조립를 위하여 유압 및 제어 기술을 활용한 리베터, 리프터, 반전기등의 장비 개발 및 제작 사업을 합니다.

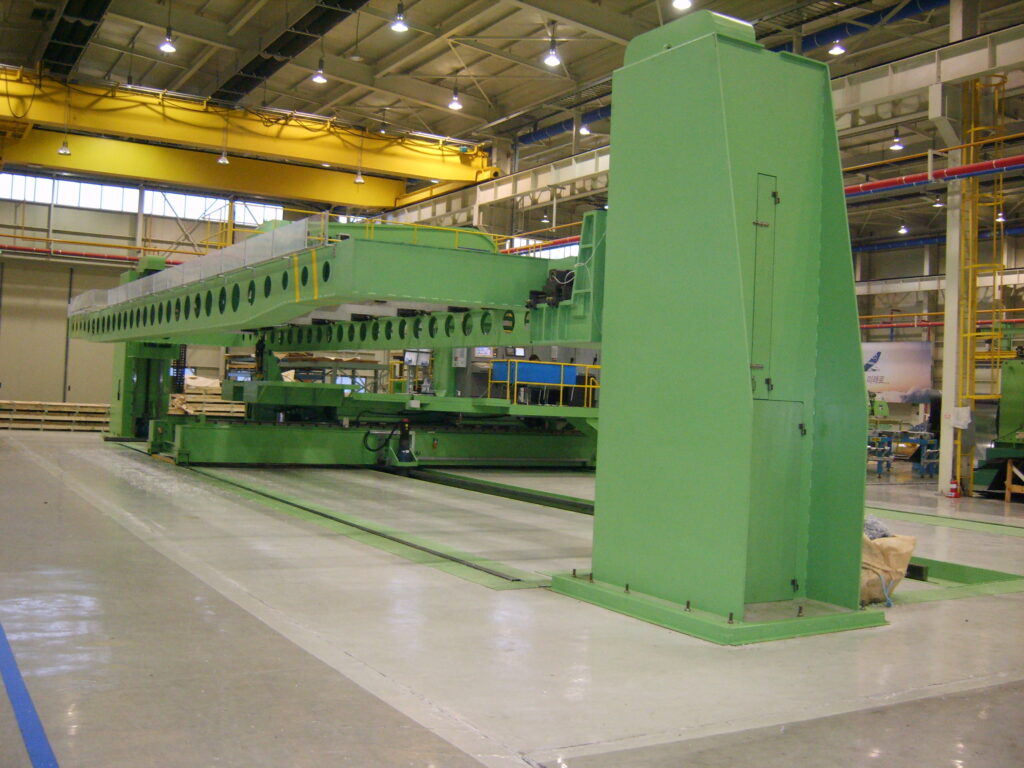

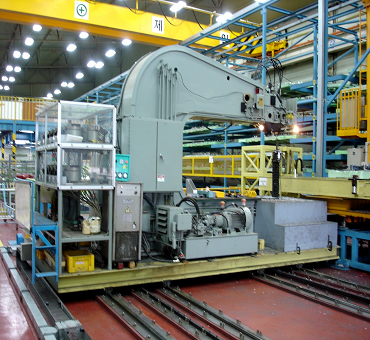

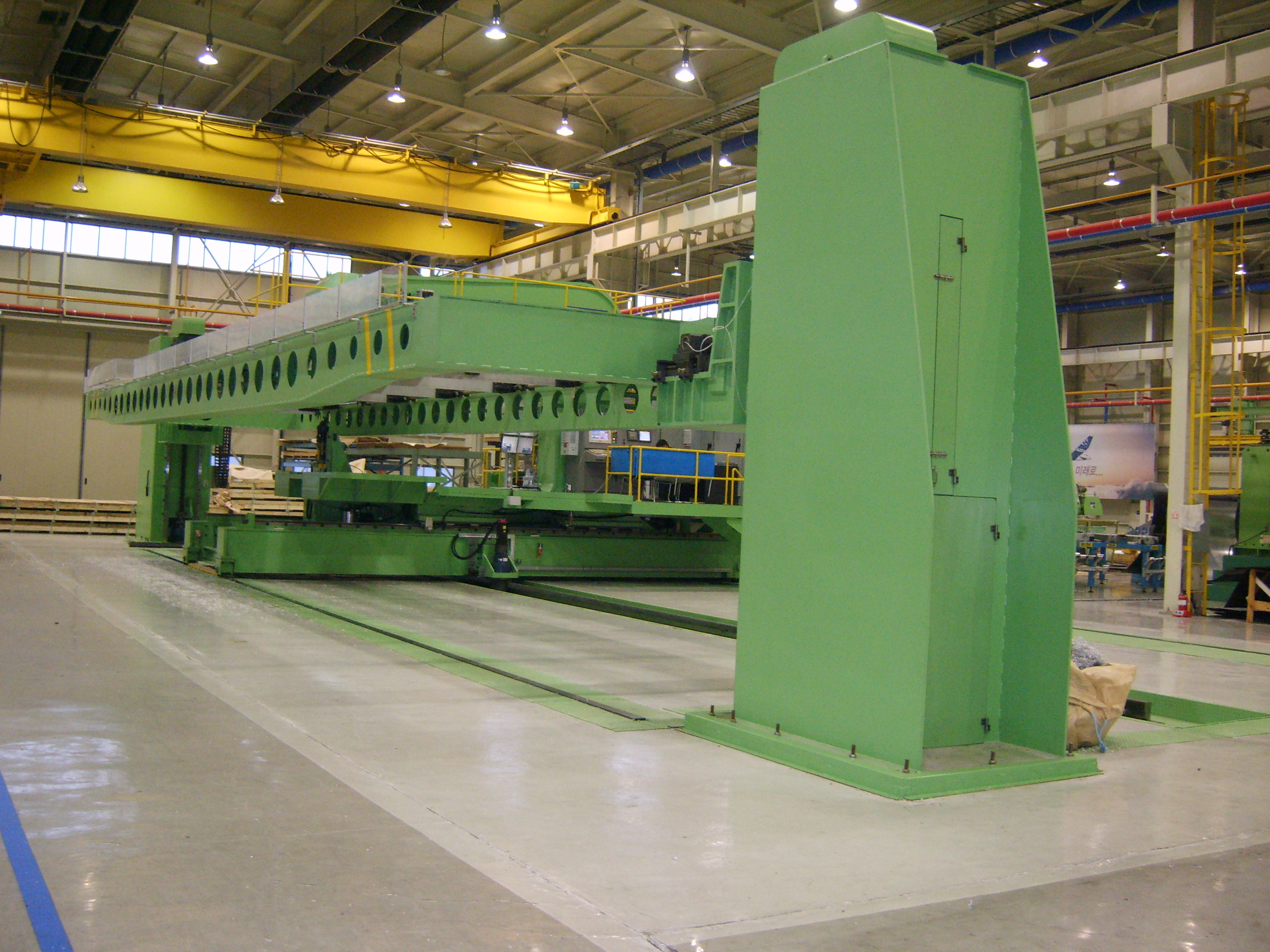

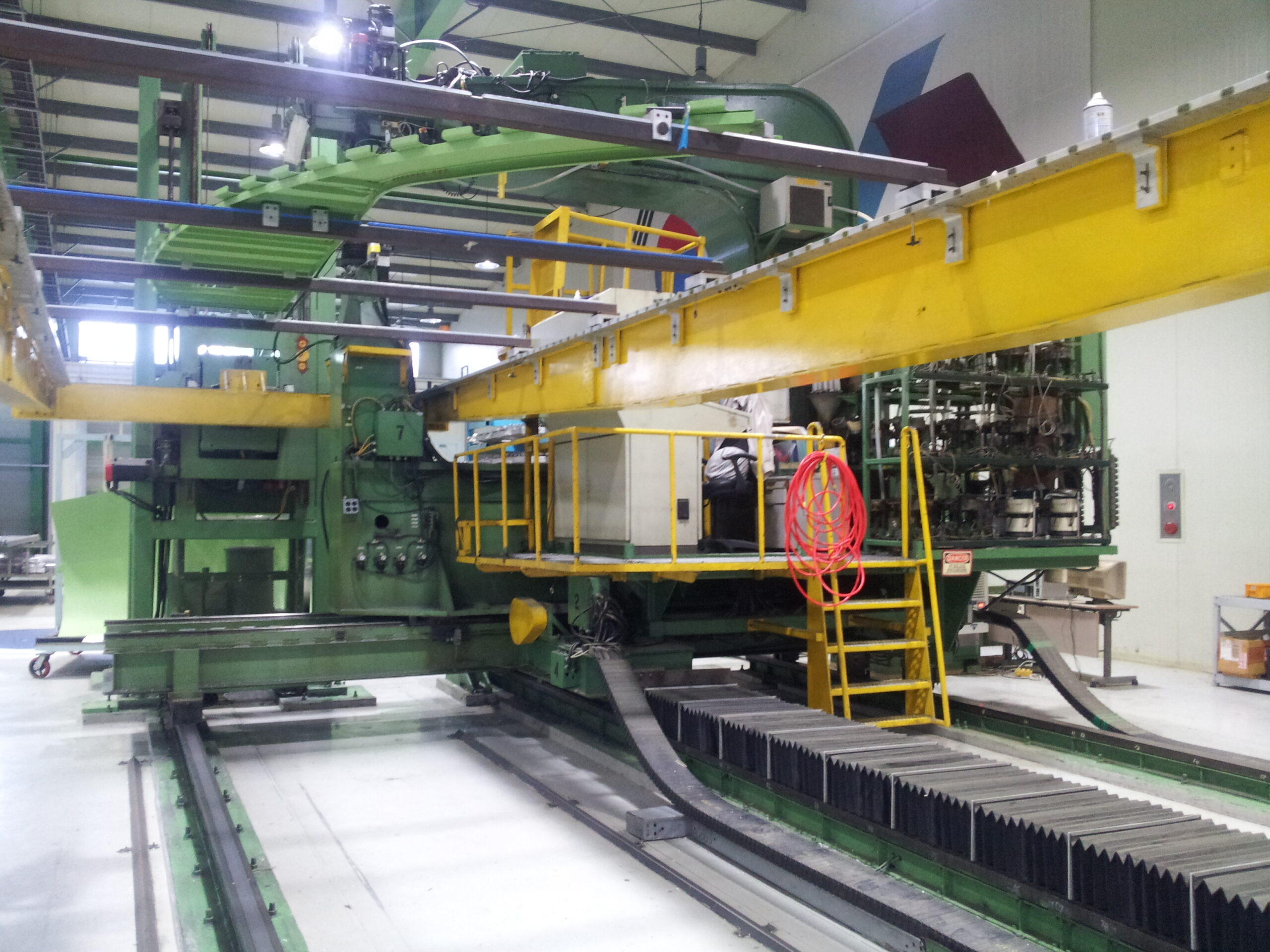

항공기 조립용 고정밀 드릴링 및 리베팅 장비로서 C FRAME, WORK FRAME, RAIL의 구조물로 구성되며 드릴 및 리베팅의 정확도를 매우 향상시키도록 설계되었다. 소재를 드릴링 후 리벳 공급장치를 통해 공급된 RIVET을 UPPER ANVIL에서 고정한 후 LOW ANVIL 과 동시 BUCKING하여 RIVET를 체결한다. RIVETING은 CNC CONTROL에 의해 X축, Y축, Z축, 회전, 상향, 하향을 제어한다.

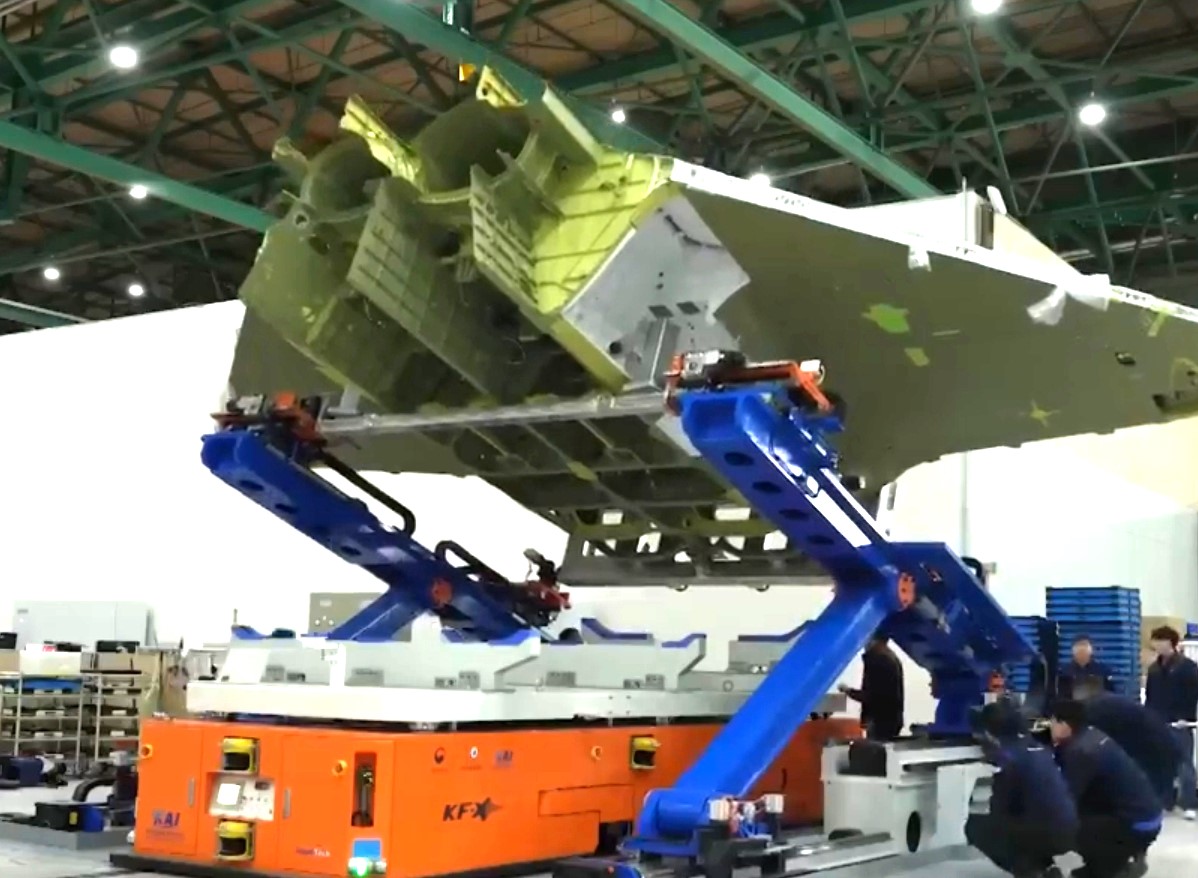

Auto Tilter/Inverter

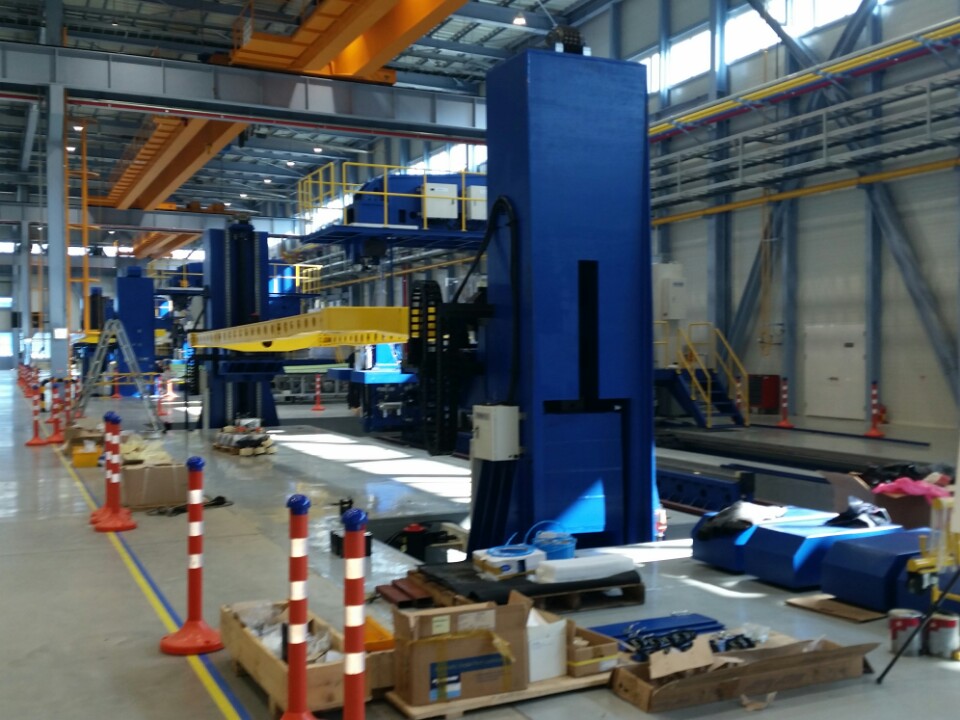

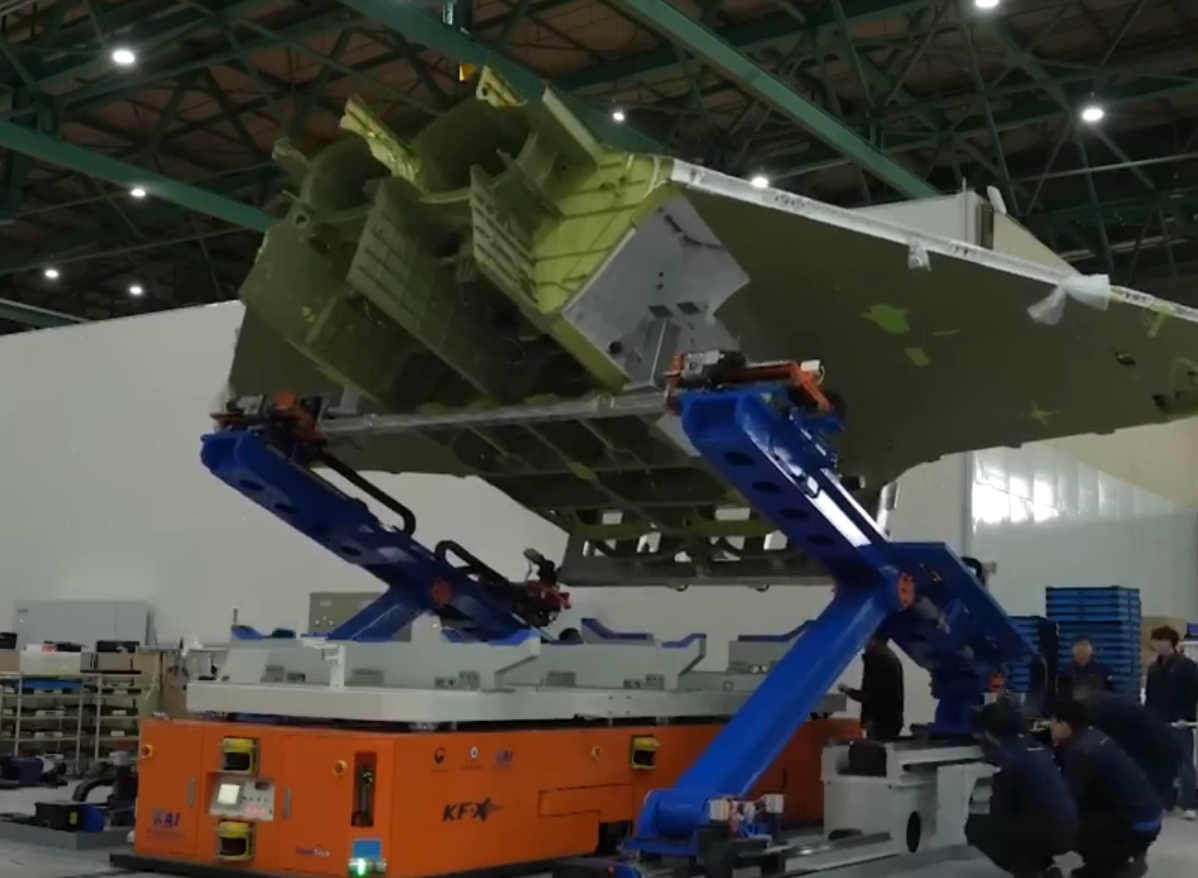

항공기 제작을 위해 CNC 제어 기술을 이용하여 고중량의 항공기 동체, 날개, 패널등의 대형 부분품들을 자동으로 안전하고 정밀하게 뒤집거나 회전시켜 작업자가 다양한 면을 쉽게 접근하여 제품 손상 위험 감소 및 생산성 향상시키기 위한 조립, 가공 장비입니다.
Lifter

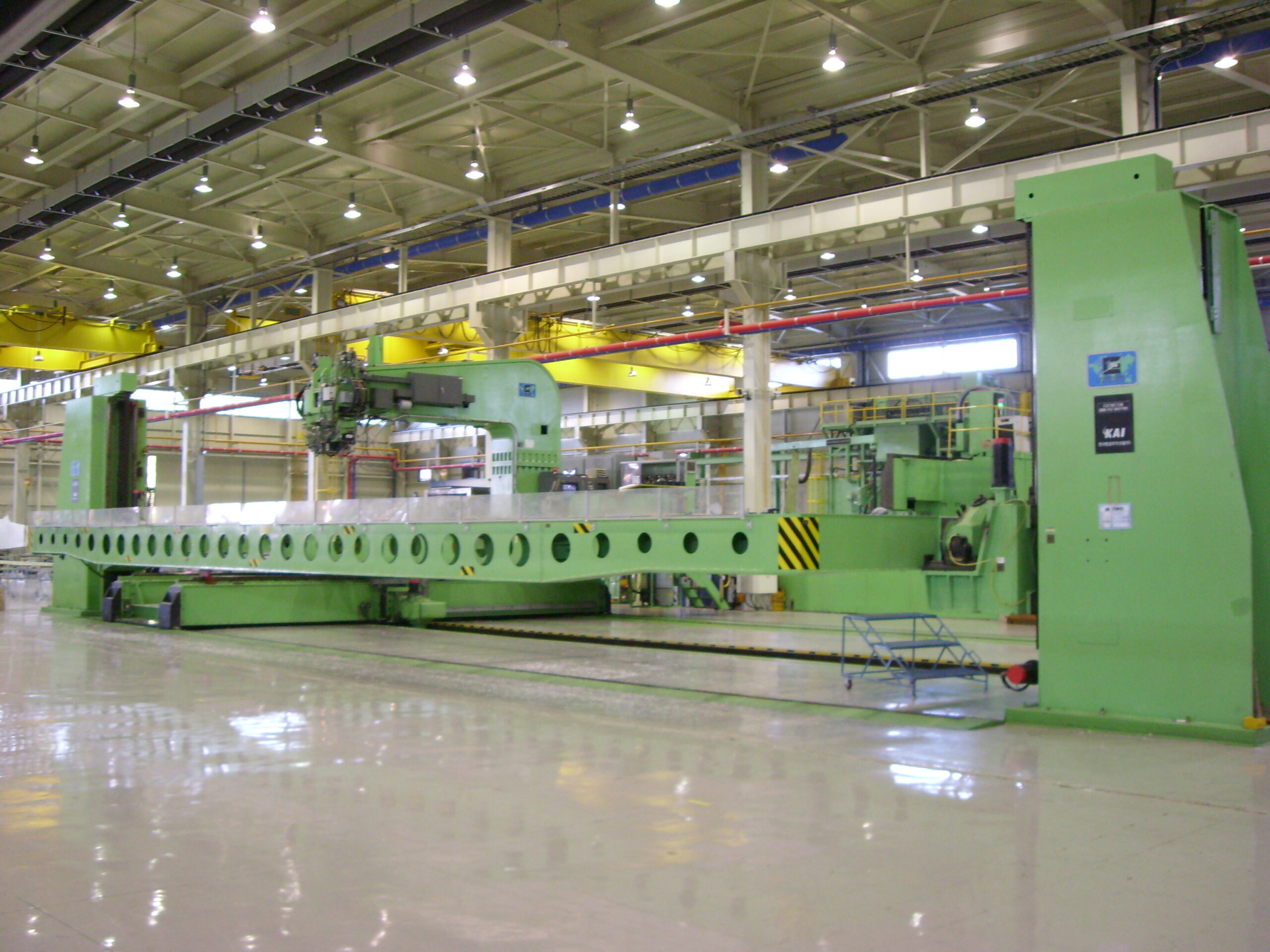

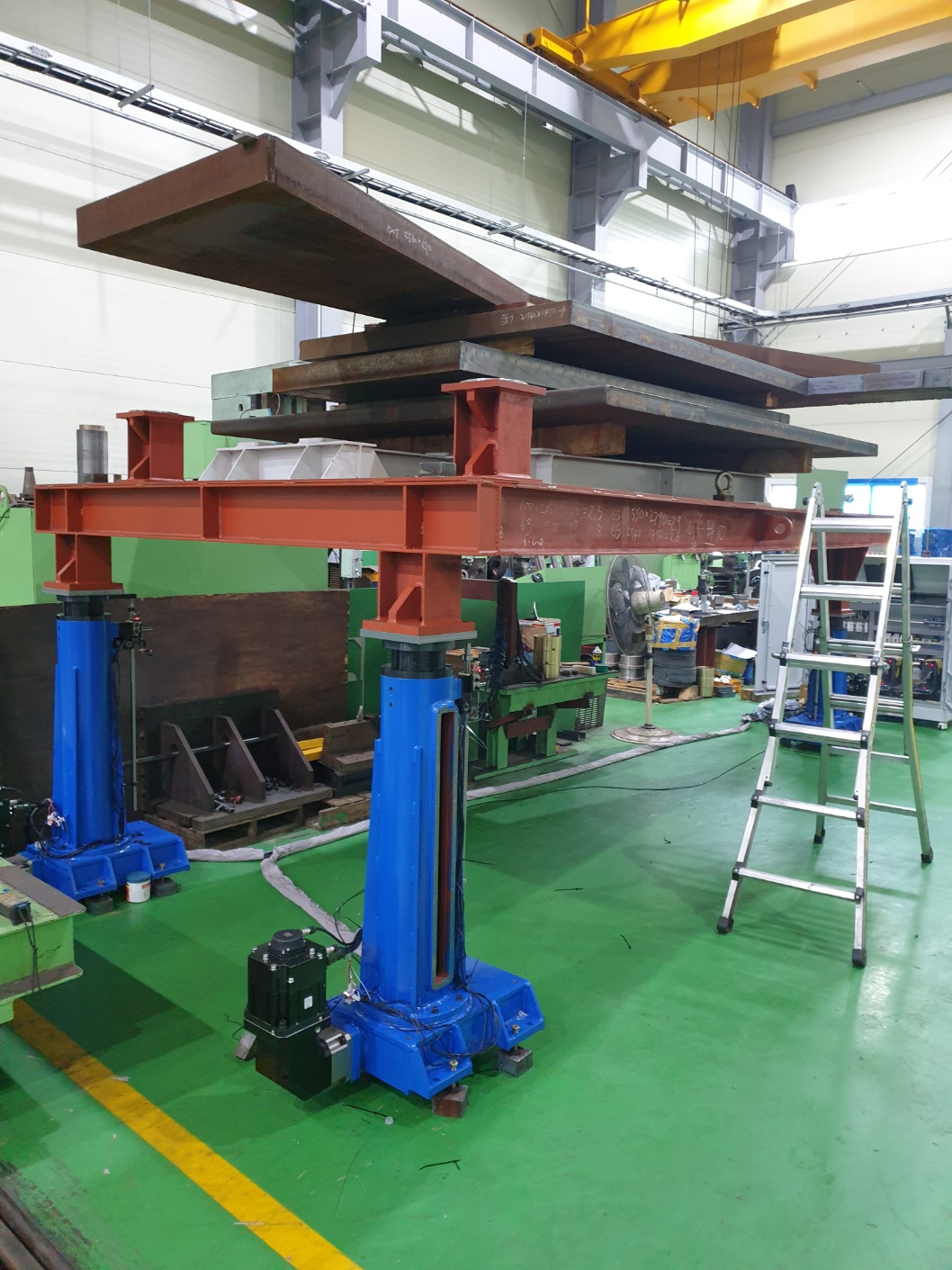

항공기 조립을 위해 CNC 제어 기술응 이용하여 고중량의 항공기 동체, 날개, 패널등의 대형 부분품들을 자동,수동으로 안전하고 정밀하게 상승, 하강 및 이동하기 위한 장비입니다.
항공우주산업 장비 제작 기술력
윈윈기계는 외산 항공기부품 제조 장비 4종에 대해 최초 국산화 성공하여 “한국항공우주산업＂을 포함한 국내 유수의 항공기 부품 제조 업체에 납품 및 기술 지원 등 독보적 경험을 보유하고 있습니다. 고객이 요구사항 기반의 설계부터 제작, 설치 및 시운전까지의 턴키 베이스의 다양한 서비스 제공이 가능합니다.
